Транзисторы КТ361,КТ3107


Транзистор КТ361.
Транзистор КТ3107.
Аналоги транзисторов
КТ361,КТ3107,

Транзисторы КТ361А, КТ361Б, КТ361В,КТ361Г,КТ361Д, КТ361И, КТ361Ж, КТ361К.

Транзисторы КТ361 - кремниевые, маломощные высокочастотные, структуры - p-n-p.
Корпус пластиковый - желтого, красного, темно - зеленого, оранжевого цветов. Масса - около 0,18г. Маркировка буквенно - цифровая, либо буквенная. Буква, обозначающая подкласс транзистора. распологается посередине корпуса - напротив вывода коллектора. Вывод эмиттера - слева, базы - справа.

Из-за некоторых особенностей меза - планарной технологии, КТ361 получился не настолько удачным, как его знаменитый комплиментарный собрат КТ315. При сходных режимах работы КТ361 выходят из строя несколько чаще КТ315 - у них, в целом меньше максимально допустимый ток коллектора. Область применения КТ361 - низкочастотные, среднечастотные, высокочастотные усилители, различные элементы логики, генераторы.

Наиболее важные параметры.

Граничная частота передачи тока - 250 МГц.
С граничной частотой у КТ361 на самом деле, не все настолько ясно. В некоторых справочниках можно увидеть графики, на которых она достигает 1Ггц при токе коллектора 20мА.

Коэффициент передачи тока у транзисторов КТ361А, КТ361Д - от 20, до 90.
У транзисторов КТ361Б,КТ361Г,КТ361Е,КТ361Ж,КТ361К - от 50, до 350.
У транзистора КТ361В, - от 40, до 160
У транзистора КТ361И, от 250.

Максимальное напряжение коллектор - эмиттер.
У транзистора КТ361А - 25в.
У транзистора КТ361Б - 20в, транзистора КТ361Ж - 10в. У транзисторов КТ361В, КТ361Д - 40в.
у транзисторов КТ361Г, КТКТ361Е - 35в.
У транзистора КТ361И - 60в.

Максимальный ток коллектора - 50 мА.

Рассеиваемая мощность коллектора - 150 мВт.

Обратный ток колектора при напряжении коллектор-база 10в - не более 1 мкА, при температуре окружающей среды +25 до -70 по Цельсию.
25 мкА, при температуре окружающей среды +100 по Цельсию.

Емкость коллекторного перехода при частоте 10 мГц при напряжении коллектор-база 10в:
У транзисторов КТ361А, КТ361Б - 9 пФ.
У транзисторов КТ361В, КТ361Г, КТ361Д, КТ361Е - 7 пФ.

Обратный ток колектор - эмиттер при сопротивлении эмиттер-база 10кОм - не более 1 мкА.

Зарубежные аналоги транзисторов КТ361.

КТ361А - 2SA555.
КТ361Б - 2N4125.
КТ361В - 2N6566.



Транзисторы КТ3107А, КТ3107Б, КТ3107В,КТ3107Г,КТ3107Е, КТ3107Д.

Транзисторы КТ3107 - кремниевые, усилительные маломощные высокочастотные, структуры p-n-p.
Применяются в усилительных и генераторных схемах. Корпус пластиковый -
ТО-92, с гибкими выводами. Масса - около 0,5 г. Маркировка буквенно - цифровая, либо символьная или цветовая - на боковой поверхности корпуса.

При символьной маркировке, значек - равнобедреный треугольник на боковой поверхности, слева сверху определяет тип(КТ3107).
При цветовой кодировке, пятнышко светло- голубого цвета слева вверху определяет тип(КТ3107).
Цветовое пятно сверху справа определяет группу:
Бордовое - группа А(КТ3107А).
Желтое - группа Б(КТ3107Б).
Темно-зеленое - группа В(КТ3107В).
Голубое - группа Г(КТ3107Г).
Синие - группа Д(КТ3107Д).
Цвета "электрик" - группа Е(КТ3107Е).
Светло-зеленое - группа Ж(КТ3107Ж).
Зеленое - группа И(КТ3107И).
Красное - группа К(КТ3107К).
Серое - группа Л(КТ3107Л).

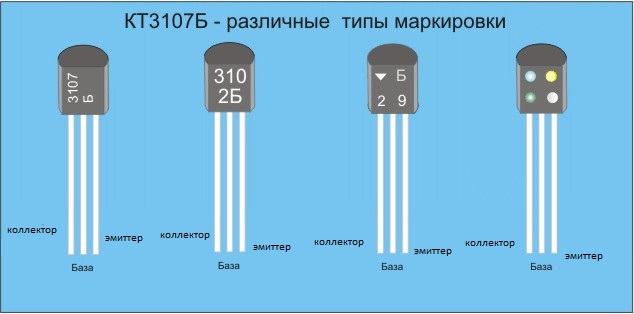

Цоколевка КТ3107Б - на рисунке ниже.

Наиболее важные параметры.

Коэффициент шума при напряжении коллектор-база 5 в, токе коллектора 0,2мА на частоте 1кГц:
У транзисторов КТ3107А,КТ3107Б, КТ3107В, КТ3107Г,КТ3107Д, КТ3107И, КТ3107К - не более 10дб.
У транзисторов КТ3107Е,КТ3107Ж, КТ3107Л - не более 4дб.

Коэффициент передачи тока.
У транзисторов КТ3107А, КТ3107В - от 70, до 140.
У транзисторов КТ3107Б, КТ3107Г, КТ3102Е - от 120, до 220.
У транзисторов КТ3107Д, КТ3107Ж, КТ3107И - от 180, до 460.
У транзисторов КТ3107К, КТ3107Л - от 380, до 800.

Максимальное напряжение коллектор - эмиттер.
У транзисторов КТ3107А, КТ3107Б, КТ3107И - 45в.
У транзисторов КТ3102В, КТ3107Г, КТ3107К, КТ3102Д - 25в.
У транзистора КТ3107Л, КТ3107Ж, КТ3107Л - 20в.

Максимальный постоянный ток коллектора - 100мА, импульсный - 200мА

Рассеиваемая мощность коллектора - 300мВт.

Граничная частота коэффициента передачи тока - 200 МГц.

Напряжение насыщения коллектор-эмиттер
При коллекторном токе 100 мА и токе базы 5 мА - 0,5в.
При коллекторном токе 10 мА и токе базы 0,5 мА - 0,2в.

Напряжение насыщения база-эмиттер.
При коллекторном токе 100 мА и токе базы 5 мА - 1в.
При коллекторном токе 10 мА и токе базы 0,5 мА - 0,8в.

Обратный ток колектора.
При напряжении коллектор-база 20 в не более 0,1 мкА.

Обратный ток эмиттера. При напряжении эмиттер-база 5 в не более 0,1 мкА.

Емкость коллекторного перехода при напряжении коллектор-база 10 в - 70-150 пФ.

Транзистор комплиментарный КТ3107 - КТ3102.

Зарубежные аналоги транзисторов КТ3107.

КТ3107А - 2N5086
КТ3107Б - BC560A
КТ3107В - 2SC828
КТ3107Г - BC308A
КТ3107Д - 2SA564
КТ3107Е - BC309B
