Транзисторы КТ315,КТ3102, КТ817


Транзистор КТ315.
Транзистор КТ3102.
Транзистор КТ817.
Аналоги транзисторов КТ315,КТ3102,КТ817.

Транзисторы КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315И, КТ315Ж.

Транзисторы КТ315 - кремниевые, маломощные высокочастотные, структуры - n-p-n.

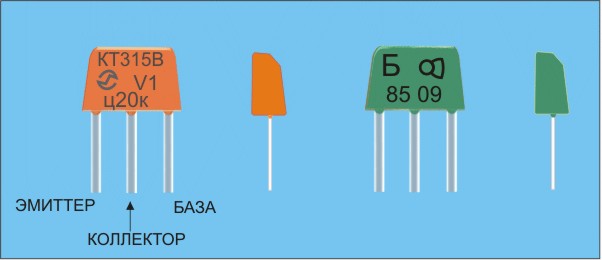

Корпус пластиковый - желтого, красного, темно - зеленого, оранжевого цветов. Масса - около 0,18г. Маркировка буквенно - цифровая, либо буквенная. Цоколевка легко определяется с помощью буквы, обозначающей подкласс транзистора. Она распологается напротив вывода эмиттера. Вывод коллектора - посередине, базы - оставшийся, крайний.

Наиболее широко распространенный отечественный транзистор. При изготовлении КТ315 впервые массово была применена планарно - эпитаксиальная технология. На пластине из материала n - проводимости формировался участок базы, проводимостью - p, затем, уже в нем - n участок эмиттера. Эта технология способствовала значительному удешевлению производства, при меньшем разбросе параметрических характеристик, по тому времени - довольно высоких.

Благодаря плоской форме корпуса и выводов КТ315 хорошо подходит для поверхностного монтажа.
Применение КТ315 позволило в свое время значительно уменьшить габариты элементов ТТЛ советских ЭВМ второго поколения. Область применения КТ315 черезвычайно широка, кроме элементов логики это - низкочастотные, среднечастотные, высокочастотные усилители, генераторы, все что составляло основу огромного количества бытовых и промышленных электронных устройств советской эпохи.

Разработка КТ315 была отмечена в 1973 г. Государственной премией СССР.
Примечательно, что КТ315 до сих пор производятся в Белоруссии, в корпусе ТО-92.

Наиболее важные параметры.

Граничная частота передачи тока - 250 МГц.
Коэффициент передачи тока у транзисторов КТ315А, КТ315В, КТ315Д - от 20 до 90.
У транзисторов КТ315Б,КТ315Г,КТ315Е - от 50 до 350.
У транзистора КТ315Ж, - от 30 до 250.
У транзистора КТ315Ж, не менее 30.

Максимальное напряжение коллектор - эмиттер. транзистора КТ315А - 25в.
Транзистора КТ315Б - 20в, транзистора КТ315Ж - 15в. У транзисторов КТ315В, КТ315Д - 40 в.
у транзисторов КТ315Г, КТ315Е - 35 в.
У транзистора КТ315И - 60 в.

Напряжение насыщения база - эмиттер при токе коллектора 20 мА, а токе базы - 2 мА:
У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г - 1,1 в.
У транзисторов КТ315Д, КТ315Е - 1,5 в.
У транзисторов КТ315Ж - 0,9 в.

Напряжение насыщения коллектор - эмиттер при токе коллектора 20 мА, а токе базы 2 мА:
У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г - 0,4 в.
У транзисторов КТ315Д, КТ315Е - 1 в.
У транзисторов КТ315Ж - 0,5 в.

Максимальное напряжение эмиттер-база - 6 в.

Обратный ток коллектор-эмиттер при предельном напряжении : У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е - 1 мкА.
У транзисторов КТ315Ж - 10 мкА.
У транзисторов КТ315И - 100 мкА.

Обратный ток коллектора при напряжении колектор-база 10в - 1 мкА.

Максимальный ток коллектора. У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е - 100 мА.
У транзисторов КТ315Ж, КТ315И - 50 мА.

Емкость коллекторного перехода при напряжении коллектор-база 10 в, не более:
У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г,КТ315Д, КТ315Е, КТ315И - 7 пФ.
У транзисторов КТ315Ж - 10 пФ.

Рассеиваемая мощность коллектора.

У транзисторов КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Д, КТ315Е - 150 мВт.
У транзисторов КТ315Ж, КТ315И - 100 мВт.

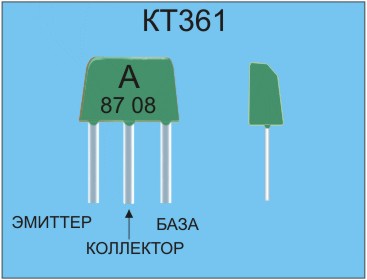

Комплиментарный (аналогичный по параметрам, но противоположной проводимости)транзистор - КТ361. Буква определяющая класс у КТ361 расположена посередине корпуса.

Зарубежные аналоги транзисторов КТ315.

Прямых зарубежных аналогов у КТ315 нет. Наиболее близкий аналог(полное совпадение параметров) транзистора КТ315А - BFP719.

Аналог КТ315Б - 2SC633. Параметры этих транзисторов в основном совпадают, но у 2SC633 несколько ниже граничная частота передачи тока - 200МГц.

Аналог КТ315В - BFP721.

Аналог КТ315Г - BFP722, КТ315Д - BC546B



Транзисторы КТ3102А, КТ3102Б, КТ3102В, КТ3102Г, КТ3102Е, КТ3102Д.

Транзисторы КТ3102 - кремниевые, усилительные маломощные высокочастотные, структуры n-p-n.
Пониженный коэффициент шума на частоте 1000 гц позволяет использовать эти транзисторы в каскадах предварительных усилителей звуковой частоты.
Кроме того, они применяются в усилительных и генераторных схемах высокой частоты. Корпус металлостеклянный(у более древних экземпляров) или пластиковый -
ТО-92, с гибкими выводами. Масса - около 0,5 г. Маркировка буквенно - цифровая, либо цветовая - на боковой и верхней поверхностях корпуса.

При цветовой маркировке, темно-зеленое пятно на боковой поверхности определяет тип(КТ3102). Цветовое пятно сверху обозначает группу:
Бордовое - группа А(КТ3102А).
Желтое - группа Б(КТ3102Б).
Темно-зеленое - группа В(КТ3102В).
Голубое - группа Г(КТ3102Г).
Синие - группа Д(КТ3102Д).
Цвета "электрик" - группа Е(КТ3102Е).

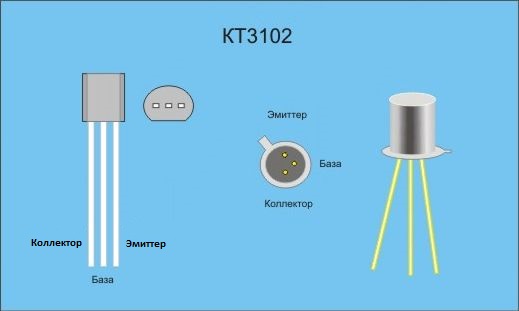

Цоколевка КТ3102 - на рисунке ниже.


Наиболее важные параметры.

Коэффициент передачи тока у транзисторов КТ3102А - от 100, до 250.
У транзисторов КТ3102Б, КТ3102В, КТ3102Д - от 200, до 500.
У транзисторов КТ3102Г, КТ3102Е - от 400, до 1000.

Коэффициент шума при напряжении коллектор-эмиттер 5в, коллекторном токе 0,2мА, на частоте 1КГц:
У транзисторов КТ3102Б, КТ3102В, КТ3102А, КТ3102Г - не более 10дБ.
У транзисторов КТ3102Д, КТ3102Е - не более 10дБ. 1000.

Максимальное напряжение коллектор - эмиттер. У транзисторов КТ3102А, КТ3102Б, КТ3102Е - 50в.
У транзисторов КТ3102В, КТ3102Д - 30в.
У транзистора КТ3102Г - 20в.

Максимальный ток коллектора - 100мА.

Максимальное напряжение эмиттер-база - 5в.

Обратный ток коллектор-эмиттер : У транзисторов КТ3102А, КТ3102Б при напряжении коллектор-эмиттер 50 в - не более0,1мкА.
У транзисторов КТ3102В, КТ3102Д при напряжении коллектор-эмиттер 30 в и транзисторов КТ3102Г, КТ3102Е при напряжении коллектор-эмиттер 20 в - не более0,05мкА.

Обратный ток коллектора не более: У транзисторов КТ3102А, КТ3102Б при напряжении коллектор-эмиттер 50 в - не более 0,05мкА, при температуре +25 Цельсия.
При температуре +85 - не более 5мкА.
У транзисторов КТ3102В, КТ3102Д при напряжении коллектор-эмиттер 30 в и у КТ3102В, КТ3102Д при напряжении коллектор-эмиттер 20 в - не более 0,015мкА, при температуре +25 Цельсия.
При температуре +85, обратный ток может вырасти до 5мкА.

Рассеиваемая мощность коллектора. - 250мВт.

Граничная частота коэффициента передачи тока - 150 МГц.

Транзистор комплиментарный КТ3102 - КТ3107.

Зарубежные аналоги транзисторов КТ3102.

КТ3102А - 2N4123
КТ3102Б - 2N2483
КТ3102В - 2SC828
КТ3102Г - BC546C
КТ3102Д - B547B
КТ3102Е - BC547C



Транзисторы КТ817А, КТ817Б, КТ817В, КТ817Г.

Транзисторы КТ817, - кремниевые, универсальные, мощные низкочастотные, структуры - n-p-n.
Предназначены для применения в усилителях низкой частоты, преобразователях и импульсных схемах.
Корпус пластмассовый, с гибкими выводами.
Масса - около 0,7 г. Маркировка буквенно - цифровая, на боковой поверхности корпуса, может быть двух типов.

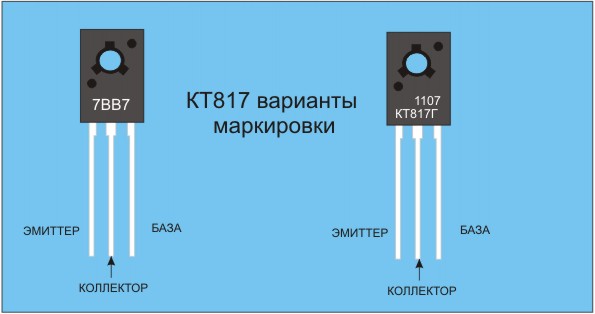

Кодированая четырехзначная маркировка в одну строчку и некодированная - в две. Первый знак в кодированной маркировке КТ817 цифра 7, второй знак - буква, означающая класс. Два следующих знака, означают месяц и год выпуска. В некодированной маркировке месяц и год указаны в верхней строчке. На рисунке ниже - цоколевка и маркировка КТ817.

Наиболее важные параметры.

Коэффициент передачи тока у транзисторов КТ817А, КТ817Б, КТ817В - 20.
У транзистора КТ817Г - 15.

Граничная частота коэффициента передачи тока - 3 МГц.

Максимальное напряжение коллектор - эмиттер. У транзистора КТ817А - 25в.
У транзисторовКТ817Б - 45в.
У транзистора КТ817В - 60в.
У транзистора КТ817Г - 80в.

Максимальный ток коллектора. - 3А. Рассеиваемая мощность коллектора - 1 Вт, без теплоотвода, 25 Вт - с теплоотводом.

Напряжение насыщения база-эмиттер при токе коллектора 3А, а базы 0,3А - не более 1,5в.

Напряжение насыщения коллектор-эмиттер при токе коллектора 3А, а базы 0,3А - не более 0,6в.

Обратный ток коллектора у транзисторов КТ817А при напряжении коллектор-база 25в, транзисторов КТ817Б при напряжении коллектор-база 45в, транзисторов КТ817В при напряжении коллектор-база 60в, транзисторов КТ817Г при напряжении коллектор-база 100 в - 100мкА.

Емкость коллекторного перехода при напряжении коллектор-база 10 в, на частоте 1МГц - не более - 60 пФ.

Емкость эмиттерного перехода при напряжении эмиттер-база 0,5 в - 115 пФ.

Комплиментарный (аналогичный по параметрам, но противоположной проводимости)транзистор - КТ816.

Зарубежные аналоги транзисторов КТ817.

КТ817А - TIP31A
КТ817Б - TIP31B
КТ817В - TIP31C
КТ817Г -
2N5192.


Транзисторы - купить... или найти бесплатно.

Где сейчас можно найти советские транзисторы?
В основном здесь два варианта - либо купить, либо - получить бесплатно, в ходе разборки старого электронного хлама.

Во время промышленного коллапса начала 90-х, образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки - можно купить. Если же нет - всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например -"Гулливер".

Если же у вас, имеется какая-то старая, ненужная техника - сломанные телевизоры, магнитофоны, приемники и. т. д - можно попытаться добыть транзисторы (и другие детали) из него.
Проще всего обстоит дело с КТ315. В любой промышленной и бытовой аппаратуре и с середины 70-х годов двадцатого века и заканчивая началом 90-х его можно встретить практически повсеместно.
КТ3102 можно найти в предварительных каскадах усилителей магнитофонов - "Электроника", "Вега", "Маяк", "Вильма" и. т. д.
КТ817 - в стабилизаторах блоков питания тех же магнитофонов, иногда в оконечных каскадах усилителей звука (в магнитолах Вега РМ-238С,РМ338С и. т. п)
