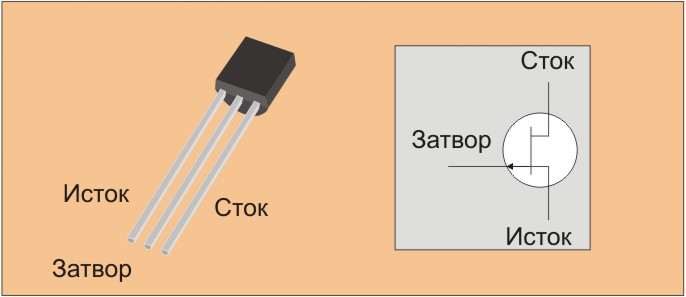

Транзисторы 2N3820 - параметры, расположение выводов.



Транзисторы 2N3820

Транзисторы 2N3820 - кремниевые, полевые p-n, тип канала - p. Транзисторы общего назначения. Комплементарны 2N3819. Корпус TO-92, с гибкими выводами.
Маркировка буквенно - цифровая, на корпусе.

Основные параметры.

Постоянная рассеиваемая мощностьDmax) - 350 мВт.

Крутизна характеристики (передаточная проводимость)gfs - 0,8мА/В.

Максимальный ток истока IDmax - 10мА .

Максимальное напряжение сток-исток UDSmax - 20В.

Максимальное напряжение затвор-исток UGSmax - 20В.

Предельная частота F(Yfs) - 700МГц.
