Транзистор — радиоэлектронный компонент изготовленный на основе полупроводникового материала, часто(не всегда) снабженный тремя выводами, позволяющий управлять током в электрической цепи, при помощи входного сигнала. Управляющий сигнал не обязательно должен быть электрическим. Например, фототранзисторы - управляются светом.



Применяется для усиления слабых сигналов переменного и постоянного тока, генерации гармонических колебаний, как ключевой элемент электронных логических элементов.

Транзисторы по принципу работы, можно разделить на два основных вида - биполярные и полевые. При работе биполярных транзисторов используется два вида носителей тока - отрицательные электроны и положительные т. н. - "дырки". В работе отдельного полевого транзистора участствует какой - то один из видов носителей тока, в зависимости от вида проводника(p либо n). Биполярные транзисторы имеют сравнительно небольшое сопротивление и как правило - управляются током. Входное сопротивление полевых транзисторов велико( у транзисторов с изолированным затвором носит фактически - емкостной характер) и они управляются напряжением. Биполярные транзисторы чаще используются в аналоговой технике нежели полевые, а полевые - чаще в цифровой.
Конечно, последнее время использование транзисторов, как дискретных (отдельных) элементов - существенно ограниченно. Интегральные микросхемы, на основе как транзисторов биполярных, так и полевых "правят бал". И все-же, в случаях, когда требуется сопряжение различных устройств, управление сильными токами и высокими напряжениями - без дискретных транзисторов пока еще, не обойтись.

Первый патент на полевый транзистор, был получен в 1934 году германским физиком Оскаром Хайлом. Первый действующий образец биполярного транзистора был создан в 1947 году Уильямом Шокли, Джимом Бардином и Уолтером Браттейном в лабораториях Bell Labs. С середины пятидесятых годов биполярный транзистор начал свое победоносное шествие, постепенно вытесняя собой электронные лампы.

Основные преимущества, которые позволили транзисторам заменить своих предшественников (вакуумные лампы) в большинстве электронных устройств:
малые размеры и небольшой вес, что ведет к миниатюризации электронных устройств;
высокая степень автоматизации производственных процессов и как следствие - снижение удельной стоимости;
низкие рабочие напряжения, позволяют использовать транзисторы в портативных электронных устройствах, с автономным низковольтным питанием;
Значительно большая энергоэффективность, из-за отсутствия необходимости накала катода.
высокая надёжность и большая физическая прочность - стойкость к механическим ударам и вибрации ;
более продолжительный срок службы - более 50 лет;

Несмотря на то, что принцип работы полевого транзистора значительно проще, довольно долгое время, он оставался "на втором плане." Полевые МОП транзисторы являющиеся основой современных цифровых технологий были изготовлены в 1960 году. Понадобилось более тридцати лет, прежде чем МОП технология одержала верх над биполярной, главным образом, в области конструирования интегральных цифровых микросхем.

Как устроен транзистор.

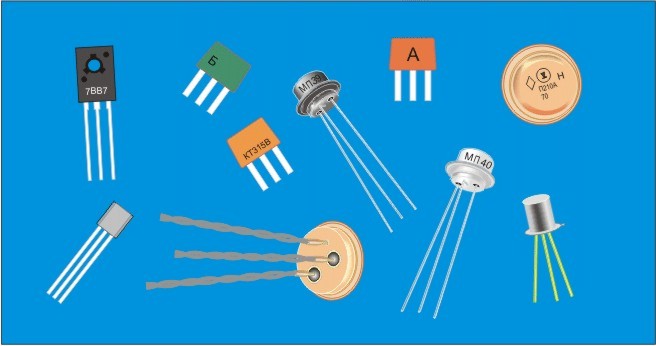

Вне зависимости от принципа работы, полупроводниковый транзистор содержит в себе монокристалл из основного полупроводникового материала, чаще всего это - кремний, германий, арсенид галлия. В основной материал добавлены, легирующие добавки для формирования p-n перехода(переходов), металлические выводы.


Кристалл помещается в металлический, пластиковый или керамический корпус, для защиты от внешних воздействий. Однако, существуют также и бескорпусные транзисторы.
