Транзисторы 2SD1047(D1047),
параметры, расположение выводов.

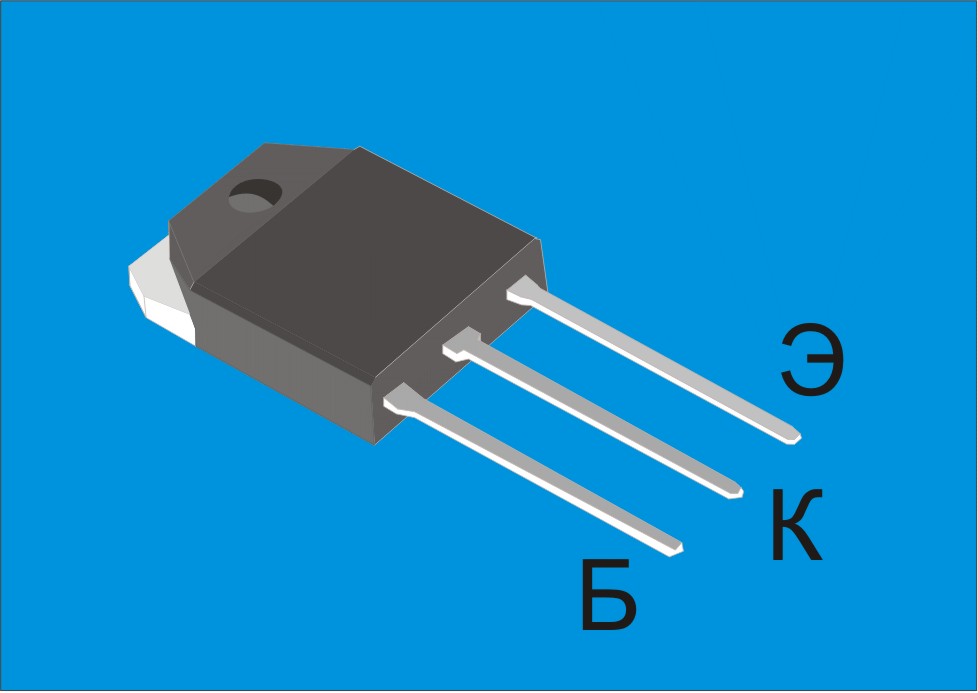

Транзисторы 2SD1047(D1047) - кремниевые, биполярные, мощные усилительные, структура n-p-n. Корпус TO-247(3P), с жесткими выводами.
Маркировка буквенно - цифровая D1047 , на корпусе.

Основные параметры.

Постоянная рассеиваемая мощность (Рк т max ) - 100 Вт на радиаторе.

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером - 5 МГц;

Максимальное напряжение коллектор - эмиттер - 140в.

Максимальное напряжение коллектор - база - 160в.

Максимальное напряжение эмиттер - база - 6в.

Коэффициент передачи тока -
для 2SD1047 с буквой D от 60до 120,
для 2SD1047 с буквой E от 100до 200,

Максимальный постоянный ток коллектора - 12 А, пульсирующий - 15 А.

Напряжение насыщения коллектор-эмиттер при токе коллектора 5 А, базы 0,5 А - 2,5в.
