Транзисторы 2SC5200 и 2SD1710.


Транзисторы 2SC5200.
Транзисторы 2SD1710.


Транзисторы 2SC5200.

Транзисторы 2SC5200 - кремниевые, среднечастотные, структуры - n-p-n. Предназначены для использования в выходных каскадах высококачественных усилителей ЗЧ.

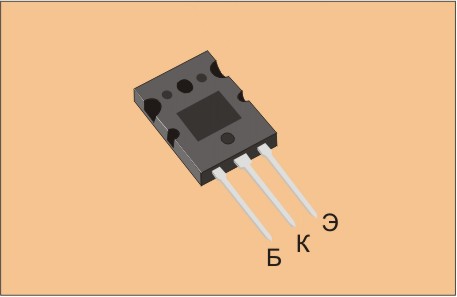

Корпус пластиковый TO-3PL. Маркировка буквенно - цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 150 Вт(на радиаторе).

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером - 30 МГц;

Максимальное напряжение коллектор - эмиттер - 230в.

Максимальное напряжение коллектор - база - 230в.

Максимальное напряжение эмиттер - база - 5в.

Коэффициент передачи тока :
У транзисторов 2SC5200R - от 55 до 110.
У транзисторов 2SC5200 с буквой O - от 80 до 160.

Максимальный постоянный ток коллектора - 15А.

Напряжение насыщения коллектор-эмиттер при токе коллектора 8А, базы 0,8А - не выше 3в.

Обратный ток коллектор - база при температуре окружающей среды +25 по Цельсию и напряжению коллектор-база 250в. не более 5 мА.

Обратный ток эмиттера - база при напряжении эмиттер-база 5в не более - 5 мА.










Транзисторы 2SD1710.

Транзисторы 2SD1710 - кремниевые, высоковольтные переключающие, структуры - n-p-n. Разработаны для применения в кадровой развертке телевизоров.
Корпус пластиковый TO-3PML. Маркировка буквенно - цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 50 Вт.

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером - свыше 5 МГц;

Максимальное напряжение коллектор - эмиттер - 1500в, с открытой базой - 600в.

Коэффициент передачи тока - 8.

Максимальный постоянный ток коллектора - 5 А, импульсный - 10 А.

Напряжение насыщения коллектор-эмиттер при токе коллектора 4А, базы 1А - не выше 5в.

Напряжение насыщения база-эмиттер при токе коллектора 4А, базы 1А - не выше 1,5в.

Обратный ток коллектор - база при температуре окружающей среды +25 по Цельсию не более - 2 мА.
