Транзисторы 2SD2058(D2058),
параметры, расположение выводов.


Транзисторы 2SD2058(D2058) - кремниевые, биполярные, усилительные. Структура n-p-n. Корпус TO-220F, с жесткими выводами.

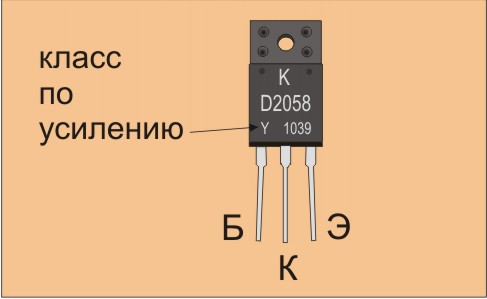

Маркировка буквенно - цифровая D2058, с буквами O, Y, G обозначающими класс усиления.

Основные параметры.

Постоянная рассеиваемая мощность (Рк т max ) - 25 Вт на радиаторе, 1,5 Вт - без.

Максимальное значение постоянного тока коллектора - 3А

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером - 3 МГц;

Максимальное напряжение коллектор - эмиттер - 60в.

Максимальное напряжение коллектор - база - 60в.

Максимальное напряжение эмиттер - база - 7в.

Коэффициент передачи тока(hfe) у транзисторов 2SD2058 класса O от 60 до 120.
Класса Y - от 100 до 200.
Класса G - от 150 до 300.

Напряжение насыщения коллектор-эмиттер при токе коллектора 2 А, базы 200 mА - 1,5в.

Транзистор комплементарный 2SD2058 - 2SB1366
