Транзисторы П213 и КТ815.


Транзисторы П213.
Транзисторы КТ815.


Транзисторы П213

Транзисторы П213 - германиевые, мощные, низкочастотные, структуры - p-n-p.
Корпус металло-стекляный.
Маркировка буквенно - цифровая, сверху корпуса. На рисунке ниже - цоколевка П213.

Наиболее важные параметры.

Коэффициент передачи тока.
У транзистора П213 без буквы - от 20 до 50
У транзистора П213А - 20
У транзистора П213Б - 40

Граничная частота передачи тока - от 100 до 150 КГц.

Максимальное напряжение коллектор - эмиттер - 30 в.

Максимальный ток коллектора(постоянный) - 5 А.

Обратный ток коллектора при напряжении эмиттер-коллектор 45в и температуре окружающей среды +25 по Цельсию: У транзисторов П213 0,15 мА.
У транзисторов П213А, П213Б - 1 мА.

Обратный ток коллектор-эмиттер при напряжении коллектор-эмиттер 30в и нулевом базовом токе у транзисторов П213 - 20 мА.
У транзисторов П213А, П213Б при напряжении коллектор-эмиттер 30в и сопротивлении база-эмитер 50 Ом- 10 мА.

Обратный ток эмиттера при напряжении эмиттер-база 15в и температуре +25 по Цельсию, у транзисторов П213 - 0,3 мА.
У транзисторов П213А, П213Б при напряжении эмиттер-база 10в - 0,4 мА.

Напряжение насыщения коллектор-эмиттер при коллекторном токе 3А и базовом 0,37А
- не более 0,5 в.

Напряжение насыщения база-эмиттер при коллекторном токе 3А и базовом 0,37А
- не более 0,75 в.

Рассеиваемая мощность коллектора - 11,5 Вт(на радиаторе).

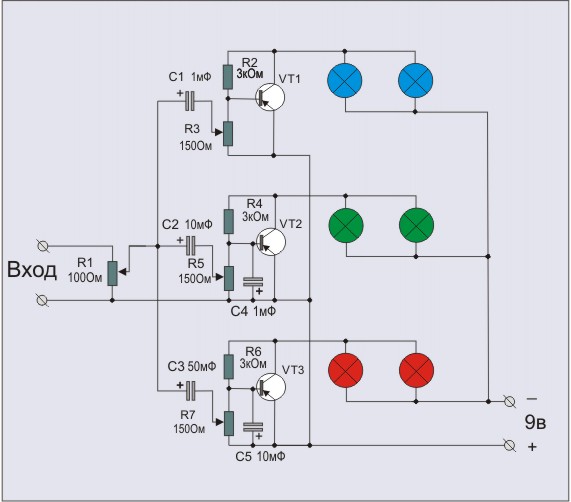

Цветомузыкальная приставка на П213.

Очень несложную цветомузыкальную приставку можно собрать на трех транзистрах П213. Три раздельных усилительных каскада предназначены для усиления трех полос звуковой частоты. Каскад на транзисторе VT1 усиливает сигнал на частоте свыше 1000Гц, на транзисторе VT2 – от 1000 до 200Гц, на транзисторе VT3 – ниже 200гЦ. Разделение частот осуществляется простыми RC- фильтрами.

Входной сигнал берется с выхода акустических колонок. Его уровень регулируется с помощью потенциометра R1. Для подстройки уровня яркости каждого канала используются подстроечные резисторы R3, R5, R7.
Смещение на базах транзисторов определяется значениями резисторов R2, R4, R6. Нагрузкой каждого каскада являются две параллельно включенные лампочки (6,3 В х 0,28 А). Питается схема от блока питания с выходным напряжением 8-9 В и максимальным током свыше 2А.

Транзисторы П213 могут иметь значительный разброс по усилению тока. Поэтому, значения резисторов R2, R4, R6 необходимо подбирать для каждого каскада - индивидуально. Ток коллектора при этом настраивается на такую величину, чтобы нити накала ламп немного светились в отсутствии входного сигнала. При этом транзисторы обязательно будут греться. Стабильность работы германиевых полупроводниковых приборов очень зависит от температуры. Поэтому, необходимо установить П213 на радиаторы - площадью от 75 кв.см.


Транзисторы КТ815

Транзисторы КТ815 - кремниевые, мощные, низкочастотные, структуры - n-p-n.
Применяются в усилительных и генераторных схемах. Корпус пластмассовый, с гибкими выводами.
Масса - около 1 г. Маркировка буквенно - цифровая, на боковой поверхности корпуса, может быть двух типов.

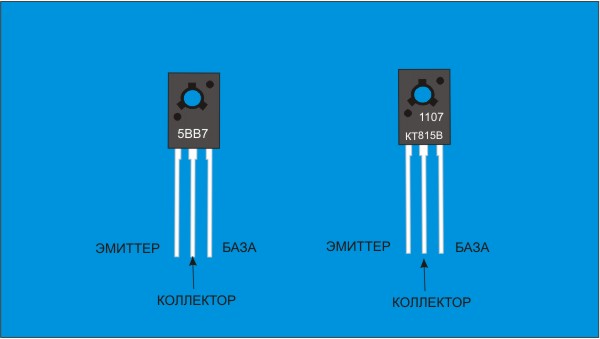

Кодированая четырехзначная маркировка в одну строчку и некодированная - в две. Первый знак в кодированной маркировке КТ815 цифра 5, второй знак - буква, означающая класс. Два следующих знака, означают месяц и год выпуска. В некодированной маркировке месяц и год указаны в верхней строчке. На рисунке ниже - цоколевка и маркировка КТ815.

Наиболее важные параметры.

Коэффициент передачи тока
У транзисторов КТ815А, КТ815Б, КТ815В от 30.
У транзисторов КТ815Г - от 20.

Максимально допустимое напряжение коллектор-эмиттер:
У транзисторов КТ815А - 25 в.
У транзисторов КТ815Б - 45 в.
У транзисторов КТ815В - 60 в.
У транзисторов КТ815Г - 80 в.

Максимальный ток коллектора - 1,5 А постоянный, 3 А - импульсный.

Рассеиваемая мощность коллектора. - 10 Вт на радиаторе, 1 Вт - без.

Обратный ток колектора.
При напряжении коллектор-база 40 в - 50 мкА

Сопротивление базы. При напряжении эмиттер-база 5 в, токе коллектора 5 мА, на частоте 800 кГц - не более 800 Ом.

Напряжение насыщения коллектор-эмиттер при коллекторном токе 0,5А и базовом 0,05А
- не более 0,6 в.

Напряжение насыщения база-эмиттер при коллекторном токе 0,5А и базовом 0,05А
- не более 1,2 в.

Емкость коллекторного перехода при частоте 465 кГц и напряжении коллектор-база 5в - 60 пФ.

Граничная частота передачи тока - 3 МГц.
