Транзисторы 2SA1273(A1273),

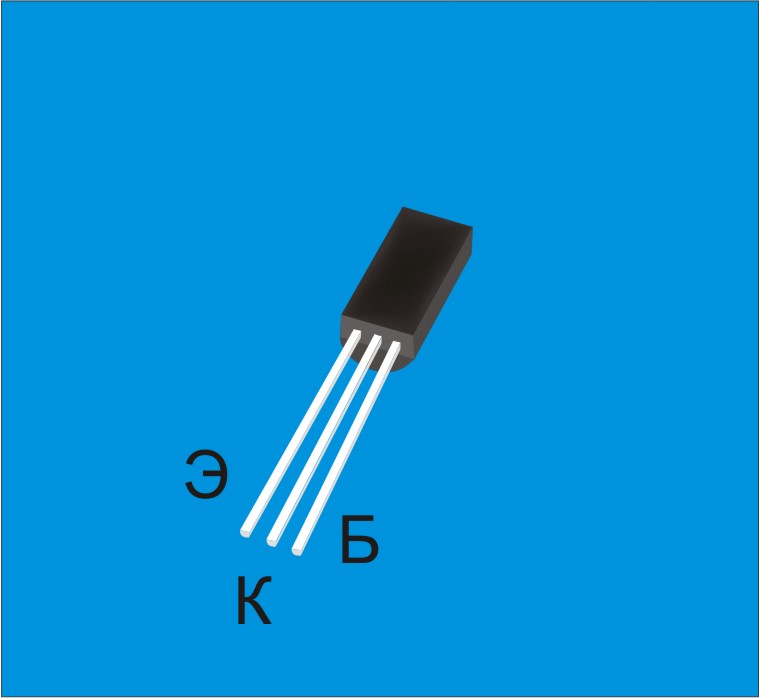

параметры, расположение выводов.


Транзисторы 2SA1273(A1273) - кремниевые, биполярные, усилительные. Структура p-n-p. Корпус TO-92MOD, с гибкими выводами.
Маркировка буквенно - цифровая A1273, на корпусе, с буквой означающей класс по усилению - O либо Y.

Основные параметры.

Постоянная рассеиваемая мощность (Рк т max ) - 1 Вт.

Максимальное значение постоянного тока коллектора - 2А .

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером - 120 МГц;

Максимальное напряжение коллектор - эмиттер - 30в.

Максимальное напряжение коллектор - база - 30в.

Максимальное напряжение эмиттер - база - 5в.

Коэффициент передачи тока(hfe) - от 100 до 200 для 2SA1273 O.
От 160 до 320 для 2SA1273 Y.

Напряжение насыщения коллектор-эмиттер при токе коллектора 1,5 А, базы 30 mА - 2в.

Транзистор комплиментарный 2SA1273 - 2SC3205
