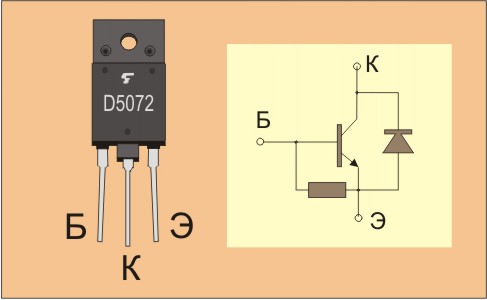

Транзисторы 2SD5072(D5072),
параметры, расположение выводов.


Транзисторы 2SD5072(D5072) - кремниевые, биполярные,высоковольтные, разработаны для применения в импульсных устройствах, в основном - в строчной развертке кинескопных телевизоров. Имеют встроенный диод между коллектором и эмиттером, для гашения импульсов эдс самоиндукции при работе с индуктивной нагрузкой. Структура n-p-n. Корпус TO-3PML, с жесткими выводами.
Маркировка буквенно - цифровая D5072, на корпусе.

Основные параметры.

Постоянная рассеиваемая мощность (Рк т max ) - 60 Вт на радиаторе.

Максимальное значение постоянного тока коллектора - 5А, импульсного - 16А.

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером - 3 МГц;

Максимальное напряжение коллектор - эмиттер - 800в.

Максимальное напряжение коллектор - база - 1500в.

Максимальное напряжение эмиттер - база - 6в.

Коэффициент передачи тока(hfe) минимальный - 8.

Напряжение насыщения коллектор-эмиттер при токе коллектора 4 А, базы 800 mА - 5в.

Напряжение насыщения база-эмиттер при токе коллектора 4 А, базы 800 mА - 1,5в.
