Транзисторы 2SD1555(D1555),
параметры, расположение выводов.


Транзисторы 2SD1555(D1555) - кремниевые, биполярные,высоковольтные, разработаны для применения в строчной развертке кинескопных телевизоров. Имеют встроенный диод между коллектором и эмиттером, для гашения импульсов эдс самоиндукции при работе с индуктивной нагрузкой. Структура n-p-n. Корпус TO-3PML, с жесткими выводами.

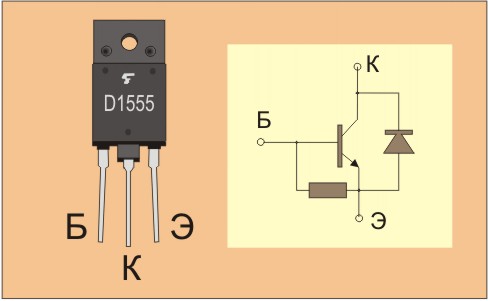

Маркировка буквенно - цифровая D1555, на корпусе.

Основные параметры.

Постоянная рассеиваемая мощность (Рк т max ) - 50 Вт на радиаторе.

Максимальное значение постоянного тока коллектора - 5А .

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером - 3 МГц;

Максимальное напряжение коллектор - эмиттер - 600в.

Максимальное напряжение коллектор - база - 1500в.

Максимальное напряжение эмиттер - база - 5в.

Коэффициент передачи тока(hfe) минимальный - 8.

Напряжение насыщения коллектор-эмиттер при токе коллектора 4 А, базы 800 mА - 3в.

Напряжение насыщения база-эмиттер при токе коллектора 4 А, базы 800 mА - 1,5в.
