Транзисторы 2N4092 - параметры, расположение выводов.

Транзисторы 2N4092

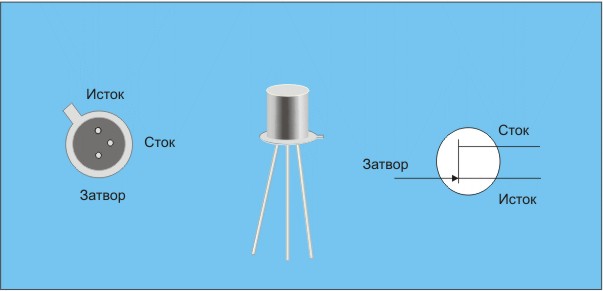

Транзисторы 2N4092 - кремниевые, полевые p-n, тип канала - n. Транзисторы предназначены для работы в качестве электронных ключей. Корпус TO-18, с гибкими выводами.
Маркировка буквенно - цифровая, на корпусе.

Основные параметры.

Постоянная рассеиваемая мощность (Р_Dmax) - 360 мВт.

Максимальное напряжение сток-исток U_DSmax - 40В.

Максимальное напряжение затвор-исток U_GSmax - - 40В.

Типовое время нарастания тока стока при идеально прямоугольной форме сигнала на затворе(время открывания) t_on - 15наносекунд.

Типовое время спада тока стока при идеально прямоугольной форме сигнала на затворе(время закрывания) >t_off - 60наносекунд.

Максимальное значение сопротивления исток-сток во включенном состоянии R_DS(on)max - 50Ом.
