Транзисторы 2N4118 - параметры, расположение выводов.



Транзисторы 2N4118

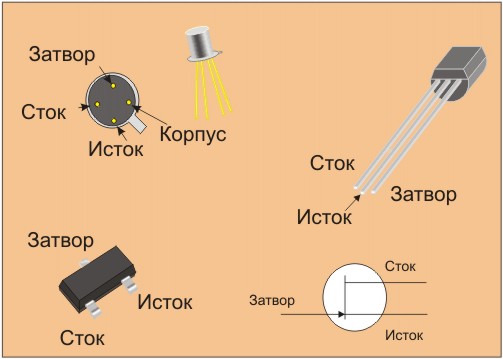

Транзисторы 2N4118 - кремниевые, полевые p-n, тип канала - n. Транзисторы общего назначения. Корпус TO-72 или TO-92, с гибкими выводами, корпус SOT-23 для SMD монтажа.
С корпусами TO-72 или TO-92 маркировка буквенно - цифровая, на корпусе SOT-23 код - T18.

Основные параметры.

Постоянная рассеиваемая мощностьDmax) - 300 мВт.

Крутизна характеристики (передаточная проводимость)gfs - от 80мА/В, до 150мА/В.

Максимальный ток стокаID - 50мА.

Максимальное напряжение сток-исток UDSmax - 40В.

Максимальное напряжение затвор-исток UGSmax - 40В.

Типовое время нарастания тока стока при идеально прямоугольной форме сигнала на затворе(время открывания) ton - 100наносекунд.

Типовое время спада тока стока при идеально прямоугольной форме сигнала на затворе(время закрывания)toff - 90наносекунд.
