Транзисторы 2N4861 - параметры, расположение выводов.



Транзисторы 2N4861

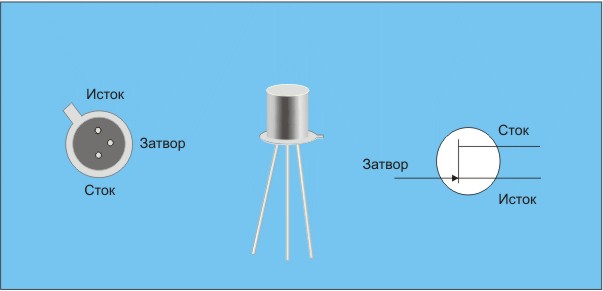

Транзисторы 2N4861 - кремниевые, полевые p-n, тип канала - n. Переключательные. Корпус TO-18, с гибкими выводами.
Маркировка буквенно - цифровая, на корпусе.

Основные параметры.

Крутизна характеристики (передаточная проводимость)gfs - 8мА/В.

Постоянная рассеиваемая мощностьDmax) - 360 мВт.

Максимальный ток истока IDmax - 60мА .

Максимальное напряжение сток-исток UDSmax - 30В.

Максимальное напряжение затвор-исток UGSmax - -30В.

Типовое время нарастания тока стока при идеально прямоугольной форме сигнала на затворе(время открывания) ton - 10наносекунд.

Типовое время спада тока стока при идеально прямоугольной форме сигнала на затворе (время закрывания)toff - 100наносекунд.
Максимальное значение сопротивления исток-сток во включенном состоянии RDS(on)max - 40 Ом.
