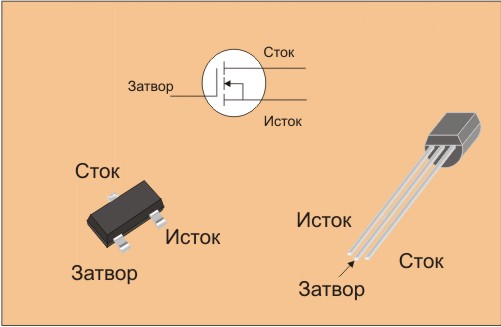

Транзисторы 2N7000 - параметры, расположение выводов.


Транзисторы 2N7000

Транзисторы 2N7000 - кремниевые, полевые МДП, тип канала - n. Применяются в качестве электронных ключей. Корпус TO-92, с гибкими выводами, SMD вариант - в корпусе SOT-23 .
TO-92 маркировка буквенно - цифровая, на корпусе у SOT-23 код - ST2N.

Основные параметры.

Постоянная рассеиваемая мощностьDmax) - 1 Вт. для транзисторов в корпусе TO-92, 0,35Вт. для транзисторов в корпусе SOT-23..

Крутизна характеристики (передаточная проводимость)gfs - 100мА/В.

Максимальный постоянный ток истока IDmax - 0,35А для транзисторов в корпусе TO-92, 0,2А для транзисторов в корпусе SOT-23. Пульсирующий ток соответственно -1,40,35А и 10,35А

Максимальное напряжение сток-исток UDSmax - 60В.

Максимальное напряжение затвор-исток UGSmax - ±18В.

Типовое время нарастания тока стока при идеально прямоугольной форме сигнала на затворе(время открывания) ton - 5наносекунд.

Типовое время спада тока стока при идеально прямоугольной форме сигнала на затворе(время закрывания) ton - 7наносекунд.

Максимальное значение сопротивления исток-сток во включенном состоянии RDS(on)max - 5Ом.
