Транзисторы 2N7007 - параметры, расположение выводов.


Транзисторы 2N7007

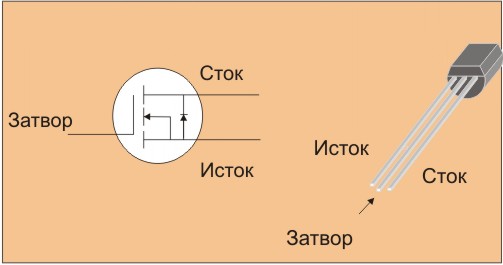

Транзисторы 2N7007 - кремниевые, полевые МДП, тип канала - n. Многоцелевой транзистор(привода эл. двигателей, преобразователи напряжения,усилители, электронные ключи, источники питания). Корпус TO-92, с гибкими выводами .
Маркировка буквенно - цифровая.

Основные параметры.

Постоянная рассеиваемая мощностьDmax) - 1 Вт.

Крутизна характеристики (передаточная проводимость)gfs - 30мА/В.

Максимальный постоянный ток истока IDmax - 150мА.

Максимальное напряжение сток-исток UDSmax - 240В.

Максимальное напряжение затвор-исток UGSmax - ±40В.

Типовое время нарастания тока стока при идеально прямоугольной форме сигнала на затворе(время открывания) ton - 30наносекунд.

Типовое время спада тока стока при идеально прямоугольной форме сигнала на затворе(время закрывания) ton - 20наносекунд.

Максимальное значение сопротивления исток-сток во включенном состоянии RDS(on)max - 45Ом.
