Транзисторы 2SK176 - параметры, расположение выводов.


Аналоги транзисторов 2SK176.


Транзисторы 2SK176

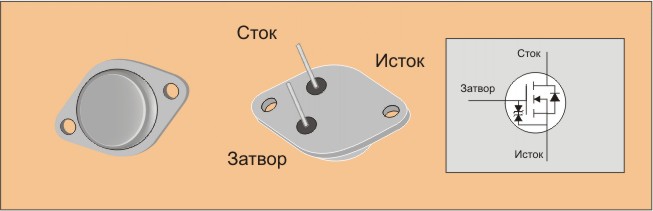

Транзисторы 2SK176 - кремниевые, полевые МДП, тип канала - n. Применяются в оконечных каскадах усилителей мощности звуковой частоты. Комплементарны 2SJ56. Корпус TO-3, с жесткими выводами.
Маркировка буквенно - цифровая, на корпусе.

Основные параметры.

Постоянная рассеиваемая мощностьDmax) - 120 Вт. (на радиаторе).

Крутизна характеристики (передаточная проводимость)gfs - 700мА/В.

Максимальный ток истока IDmax - 8А .

Максимальное напряжение сток-исток UDSmax - 200В.

Максимальное напряжение затвор-исток UGSmax - 16В.

Типовое время нарастания тока стока при идеально прямоугольной форме сигнала на затворе(время открывания) ton - 240наносекунд.

Типовое время спада тока стока при идеально прямоугольной форме сигнала на затворе (время закрывания)toff - 115наносекунд.

Максимальное значение сопротивления исток-сток во включенном состоянии RDS(on)max - 0,1 Ом.

Аналог транзистора 2SK176 - 2SK156.
