Транзисторы BF245A - параметры, расположение выводов.

Транзисторы BF245A

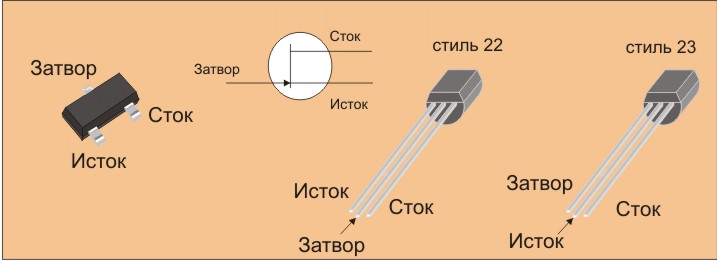

Транзисторы BF245A - кремниевые, полевые p-n, тип канала - n. Радиочастотный усилитель. У транзисторов BF245A корпус TO-92(два стиля расположения выводов 22 и 23), с гибкими выводами или корпус SMD SOT-23.
У транзисторов BF245A маркировка буквенно - цифровая на корпусе, у транзисторов с корпусом SOT-23 - M65.

Основные параметры.

Крутизна характеристики (передаточная проводимость)g_fs - 1мА/В.

Постоянная рассеиваемая мощность(Р_Dmax) - 350мВт у транзисторов с корпусом TO-92, 250мВт у транзисторов с корпусом SOT-23.

Максимальный ток истока I_Dmax - 25мА у транзисторов с корпусом TO-92, 10мА у транзисторов с корпусом SOT-23.

Максимальное напряжение сток-исток U_DSmax - 30В.

Максимальное напряжение затвор-исток U_GSmax - - 30В.

BF245A при необходимости, можно заменить BF244A (отличается цоколевкой) или отечественным КП329А
