Электрические выключатели - устройства служащие для надежного и удобного управления, в основном - различными источниками эл. света.

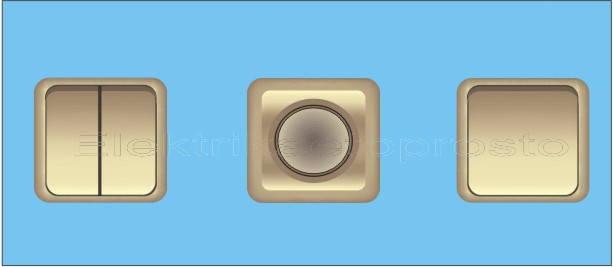

Выключатели.

Для использования в различных условиях, выключатели производятся различного исполнения, по степени пыле и влаго-защищенности. Обозначение степени защиты монтажного электрооборудования состоит из двух букв латинского алфавита IP* и двух цифр. Для закрытого помещения подходит степень защиты IP20, для ванной комнаты, - IP44, для улицы - IP65 и выше.

Принцип работы обыкновенного выключателя очень прост, являсь по своей сути контролируемым разрывом электрической цепи, он подключается последовательно с управляемым эл. устройством - светильником, вентилятором и. т. п.



Как самому подключить обычный выключатель.

Если у Вас возникла необходимость самостоятельно подключить обычный выключатель, необходимо произвести следующие действия:
1. Демонтировать старый выключатель. Для этого, в первую очередь, для Вашей безопасности, необходимо отключить (профессиональный термин -"снять") напряжение в помещении.
В электрическом щите необходимо произвести отключение автомата (группы автоматов), от которых запитано помещение.

Если это квартира в старом доме, лучше отключить пакетный выключатель, если в новом - вводной двуполюсный автомат или выключатель нагрузки.
Таким образом, помещение (квартира) обесточивается полностью. После этого необходимо удостовериться в отсутствии напряжения (в розетках) с помощью отвертки - индикатора, или путем включения заведомо исправных осветительных устройств.

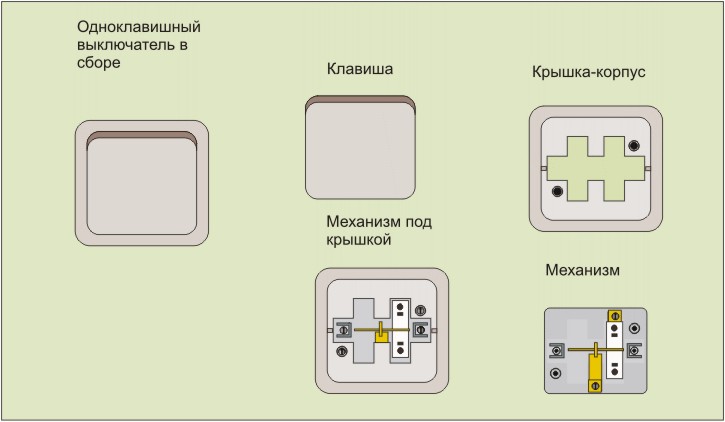

Если напряжение отсутствует, можно приступать к демонтажу старого выключателя. Чаще всего, что бы разобрать выключатель, в первую очередь необходимо снять его клавишу, осторожно подковырнув ее сбоку отверткой или кончиком лезвия ножа. Под клавишей расположены два винта, которые следует отвернуть. Теперь становится возможным отделить корпус-крышку от механизма выключателя, после чего, открывается доступ к электрическим клеммам-зажимам. У любого одноклавишного выключателя, их должно быть две, а у двухклавишного (двойного) - три.

Выключатели старого типа разбираются проще - их клавишы существенно меньше размером, а винт, скрепляющий корпус-крышку и механизм, расположен снаружи.



Менее удобен для разборки вариант, когда для фиксации корпуса-крышки и механизма, вместо винтов используются различные защелки. В этом случае разборка требует особой внимательности - при неосторожности, защелки очень легко повредить.

2. Проводится вторичная проверка отсутствия напряжения на клеммах, путем касания их щупом отвертки - индикатора. Напряжение отсутствует - можно откручивать винты, фиксирующие выключатель на поверхности стены. Если выключатель двойной, и имеет три клеммных зажима, то два из них располагаются рядышком, с одной стороны его механизма, а третий с другой. Провод присоединенный к этому зажиму является "общим", его необходимо пометить, используя маркер или кусочек изоленты. Другой вариант расположения клеммных зажимов - все три, в один ряд, с нижней или верхней стороны выключателя. В этом случае, общий зажим расположен всегда - посередине.

3. отсоединяем провода, предварительно ослабив винты клеммных зажимов. Старый выключатель - демонтирован. Теперь, из стены торчат либо два провода, если выключатель был одинарным, либо три, если он был двойным (один из них помечен).

4.Теперь, необходимо взять новый выключатель и подключить его к этим проводам. В случае, если он одинарный, особых вариантов нет - два провода подключаются к двум клеммам, в любой последовательности. Если выключатель двойной, помеченный провод должен быть подключен к его "общей" клемме, расположенной, как выше говорилось, на противоположной стороне от двух других, или посередине - при расположении клеммных зажимов в один ряд. Оставшиеся два провода можно подключить произвольно, на эти, оставшиеся клеммы.

5. Далее, фиксируем механизм выключателя к стене, одеваем крышку - можно подавать напряжение в помещение (квартиру).

6. Проверяем работоспособность выключателя. Если проводка и светильники (люстра) исправны, провода не отвалились во время его фиксации в стене, "общий" провод удалось подключить на "свое" место - все будет работать отлично.

Более наглядно, подключение одноклавишного выключателя описано здесь, а двухклавишного - здесь.

Как подключить диммер.

Кроме обычных клавишных выключателей, так-же используются устройства для плавного регулирования интенсивности освещения - диммеры. Основой диммеров служит электронное устройство под названием - симисторный регулятор. Подключить вместо обычного, одиночного выключателя диммер - очень легко. Замена одних на другие происходит без каких либо переделок. Два провода, оставшиеся после демонтажа выключателя присоединяются к клеммам диммера (двум), совершенно произвольно. На передней панели вместо клавишей располагается круглая ручка, иногда - две сенсорных кнопки - "больше" и "меньше". Область применения этих приборов ограничена, т.к. - работают они только с лампами накаливания.

Как подключаются таймеры.

Выключатель - таймер, это электронное устройство для автоматического включения и отключения освещения, программируемое по времени. Применение таймеров способно сбить с толку воров - "домушников," "пасущих" квартиру на предмет отсутствия хозяев, создать оптимальный режим освещенности любимым домашним растениям. Подключить таймер возможно при наличии полноценного питания - нулевого и фазного провода. Если необходимо заменить обычный выключатель на таймер, требуется доработка схемы подключения.

Надо сказать, что таймеры, выполненные для установки непосредственно, под место выключателя, встречаются довольно редко. Гораздо чаще, на прилавках можно увидеть таймер приспособленный для монтажа на дин-рейку(в эл. щит), либо - для прямого включения в обычную эл. розетку, подобно тройнику.

Таймер для крепления на дин-рейку, обычно имеет пять клеммных контактов. Два из них предназначены для его питания (220 вольт) - они расположены сверху, а остальные три (расположены внизу) - служат для переключения нагрузки. Центральная клемма является общей - к ней подключается фазный провод, питающий нагрузку - светильник, или может быть, вентилятор.

Один из боковых клеммных контактов является нормально замкнутым, т. е. при выключенном таймере, электрически соединенным с общим клеммным контактом. Второй боковой контакт является нормально разомкнутым. Если таймер подключен к питанию, в момент наступления запрограмированного времени электрическая связь между общим и нормально замкнутым контактами рвется, устанавливаясь между нормально разомкнутым контактом и общим.

Т. е боковые контакты, фактически - меняются ролями. Если нагрузка подключена одним из двух проводов, к нормально разомкнутому контакту, то при наступлении заданного времени она окажется под напряжением - начнет выполнять работу. Светильник загорится, вентилятор, соответственно, начнет вращаться. Если наоборот, к нормально замкнутому - все получится, с точностью - наоборот. Само собой разумеется, что второй провод нагрузки, в любом случае должен быть подключен к нулевому проводу.

Что касается таймера, вставляющегося в розетку, то здесь дело обстоит намного проще. Выход такого таймера оформлен так-же, в виде розетки. Когда наступает запрограммированное время, на выходе появляется напряжение. Если в этот момент к выходу подключен светильник, он - загорится.

Инструкция по программированию, обязательно прилагается при продаже. Если у Вас, когда-то был китайский электронный будильник, то разобраться в ней, не составит для Вас особого труда.




Пакетные выключатели.

Пакетные выключатель - устройство применяемое для ручного отключения электрической нагрузки. Чаще всего, однофазные пакетные выключатели можно встретить в старых подъездных распределительных эл. щитах. С их помощью можно отключить эл. питание каждой квартиры в отдельности. Это дает возможность безопасно заменить эл. счетчики и автоматические выключатели, при необходимости. Для того, что бы подключить (заменить) пакетный выключатель, необходимо снять напряжение, полностью обесточив распределительный щит. Сделать это возможно лишь имея доступ к электрическим сборкам щитовой распределительной установки. Такой доступ имеют электромонтеры ТСЖ и аварийной службы. Лучше всего, доверить замену пакетника именно им, тем более, что подобные виды работ как раз, входят в круг их (электриков ТСЖ) обязанностей. Электромонтеры из аварийки тоже могут это сделать - но, уже, за отдельную плату. В настоящее время, место пакетных выключателей в квартирных щитах, занимают выключатели нагрузки и двух-полюсные автоматические выключатели.

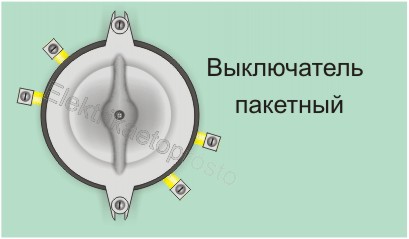

Изображение пакетного выключателя.

Выключатели нагрузки.

Внешне, выключатель нагрузки (ВН) очень трудно отличить от автоматического выключателя. В отличии от последнего, выключатель нагрузки не обеспечивают защиту эл. цепи от перегрузки и короткого замыкания. Поэтому, эти устройства используются совместно.
На входе подключается выключатель нагрузки, а далее - автоматы, УЗО, и. т. д.

Изображение выключателя нагрузки.

Выключатели управляемые светом. Датчики присутствия.

Устройства, автоматически управляющие городским уличным освещением используются очень давно. Светочувствительные датчики настроены на определенный уровень освещения. С наступлением темноты они срабатывая, дают команду исполнительным элементам, подающим напряжение на эл. фонари. Утром, все происходит наоборот.

Сейчас, подобные устройства (небольшой мощности) можно свободно приобрести в многих магазинах, торгующих электротехническими изделиями. Подключить светильник через подобный выключатель, можно при наличии как минимум, двухжильного питающего провода (кабеля) с подключенным рабочим нулем и фазой.

Сам выключатель, обычно имеющий конусообразную форму устанавливается в место, защищенное от уличных осадков, но достаточно хорошо естественно освещаемое. Из выключателя выходят три провода - два питающих и один выходной. Фаза и ноль необходимо подключить к питающим проводам. Один из проводов светильника соединяется с выходным проводом выключателя а второй - с нулевым питающим. Максимальная подключаемая нагрузка и маркировка проводов, должны быть обозначены в техническом паспорте, прилагаемом к устройству.

Датчик присутствия - прибор включающий в себя источник модулированного инфракрасного (невидимого глазу) излучения и его приемник. При пересечении зоны излучения каким - либо объектом (или человеком) приемник фиксирует изменение потока излучения. Немедленно приходит команда на исполнительный элемент - происходит включение или отключение нагрузки. Например, если в подъезд оборудованным таким выключателем заходит человек - освещение включается на какое-то время, достаточное для того, что бы пройти.

Подключение подобного устройства, как правило ничем не отличается от подключения выключателя, управляемого дневным светом.

Как подключить дистанционные выключатели.

Дистанционные выключатели - электронные устройства управляемые удаленно, с помощью ручного пульта управления. Для удобства использования, очень часто они устроены таким образом, что бы надежно работать абсолютно с любым инфракрасным пультом (от телевизора или музыкального центра). Использование подобных устройств значительно облегчает жизнь людям с ограниченными возможностями.

Модели предназначенные для работы с лампами накаливания, подключаются последовательно, как и обычный выключатель. Изменение схемы подключения, для взаимозамены не требуется. Что бы подключить модели, предназначенные для управления люминесцентными (энергосберегающими) и светодиодными лампами, требуется наличие полноценного питания - нуля и фазы. Нередко, монтируются такие устройства в непосредственной близости от управляемого ими источника освещения - за подвесным потолком, в пустотах плиты обычного потолка. Дополнительную информацию по этой теме можно получить здесь.

В последнее время, появилось большое количество дистанционных радиоуправляемых выключателей - контроллеров. Подобные устройства позволяют управлять различными источниками света на расстоянии до 100м. Наглядное изображение подключения выключателя-контроллера TC-42 можно увидеть здесь. В зависимости от конструкции выключателя, количество управляемых источников может варьироваться от одного, до нескольких.

Для коммутации используются контакты миниатюрных реле, что позволяет использовать, как энергосберегающие, так и светодиодные лампы. В контроллерах для управления светодиодной лентой, выходные каскады выполняются на полупроводниковых транзисторных структурах, плавное изменение яркости производится с помощью принципа широтно - импульсной модуляции (ШИМ).

Программируемый выключатель, управляемый голосом, устройство относительно недавно появившиеся в продаже, так же, вполне подходят под определение - дистанционного. Подключить такой выключатель можно, либо на место обычного выключателя (при условии присутствия дополнительного питающего провода), либо на потолок - рядом с люстрой.



Подключение проходных выключателей.

Для управления освещением с двух или более точек, в просторных помещениях, с наличием более чем одного дверного проема, используются проходные и перекрестные выключатели.
Подключение двух проходных выключателей (управление с двух точек).

Схема  подключения  двух  проходных  выключателей .

Данная схема может применяться в помещениях с двумя входами-выходами. Освещение можно включать и выключать с любого из них. Примечательно, что проходные выключатели, в отличие от обычных, не имеют строго фиксированного положения клавиши "включено - выключено". Каждый раз, оно может меняться, что нередко сбивает с толку, особенно поначалу.

Подключение двух проходных и одного перекрестного - выключателей (управление с трех точек).

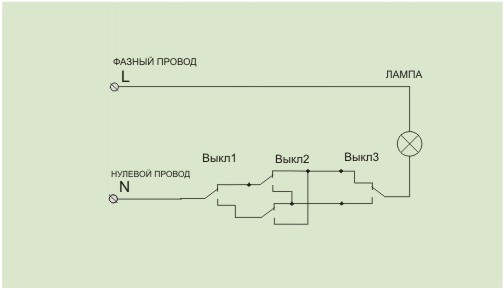

Схема  подключения  двух  проходных и одного перекрестного - выключателей .

Перекрестный выключатель (выкл 2. на рисунке выше) представляет из себя, фактически, сдвоенный проходной выключатель. Его применение совместно с обычными проходными выключателями, дает возможность управлять освещением обширного помещения, с трех и более позиций, что очень удобно при наличие большего количества входов - выходов.

Подключение двух проходных и двух перекрестных выключателей (управление с четырех и более точек).

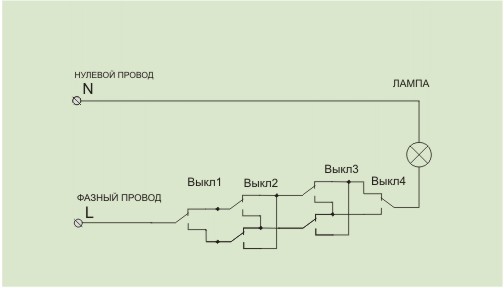

Схема  подключения  двух  проходных и  двух перекрестных выключателей .



Электромеханические дистанционный выключатель.

Электромеханические дистанционные выключатели выполняют ту же функцию, что и проходные. Источник освещения управляется с нескольких точек, кнопками. При нажатии на любую из кнопок производится включение, при нажатии повторном - отключение. Все кнопки подключаются параллельно, на вход центрального устройства, обеспечивающего коммутацию. Основное преимущество механического дистанционного выключателя, в сравнении с выключателем проходным - относительная простота монтажа.

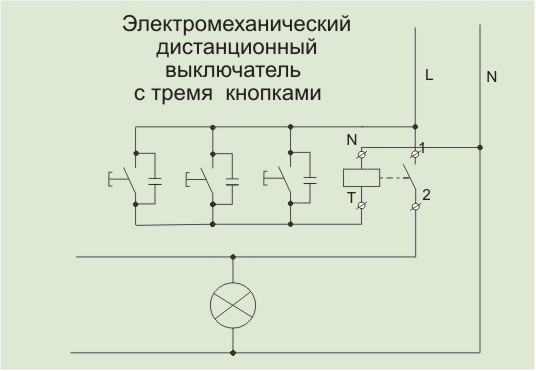

Схема  подключения электромеханического  дистанционного выключателя.

Выключатели с индикацией.

Выключатель снабженный индикатором, очень удобен для использования в ночное время - огонек индикатора хорошо заметен в темноте. Однако, в последнее время, люди все чаще стали использовать энергосберегающие лампы, имеющие одну, очень интересную особенность. Время от времени они дают вспышки, иногда довольно яркие, при отключенном выключателе, в случае, если он снабжен индикатором - светодиодным или газоразрядным. Некоторых людей это сильно раздражает, приходиться либо менять лампы (на обычные), либо удалять индикаторы из выключателей.

По способу установки, эл выключатели делятся на два вида:
1. Выключатели открытой проводки.
2.Выключатели скрытой проводки.

Как установить и подключить выключатель открытой проводки.

Подобные выключатели состоят конструктивно - из внутреннего механизма и изолирующей крышки, крепятся непосредственно, к поверхности стены с помощью плоской площадки - подрозетника.

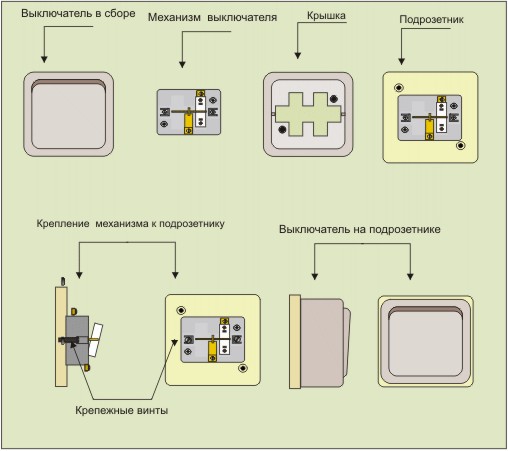

Выключатель открытой проводки.Подрозетник.

Монтаж выключателей начинается с установки подрозетника (может быть как металлическим, так и из диэлектрического материала). В зависимости от материала поверхности, подрозетник жестко крепится с помощью дюбель-гвоздей (в кирпич или бетон), шурупов (в пластик или дерево) винтов или саморезов (в металл). Отверстия сверлятся заранее, либо с помощью перфоратора (бетон, кирпич), либо дрели (металл). Далее к подрoзетнику крепится механизм выключателя, через специальные отверстия в изолирующем основании. К клеммам подключаются заранее подготовленные концы проводов.

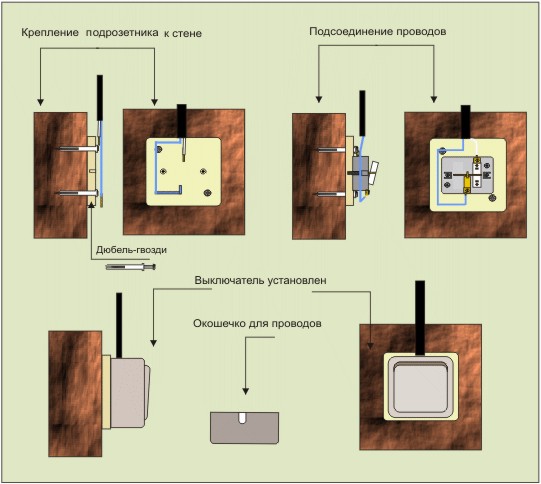

Монтаж и подключение выключателя открытой проводки.

В месте ввода проводов, у изолирующей крышки аккуратно подрезается или подламывается окошечко - это место заранее перфорировано производителем. Изолирующая ( а так-же играющая декоративную роль) крышка устанавливается на место, и фиксируется, как правило с помощью винтов или защелок. В последний момент одеваются клавиша (клавиши). Вся работа проводится со снятием напряжения.

Как установить и подключить выключатель скрытой проводки.

Монтаж таких выключателей производится в специальных подрозетниках, напоминающих по форме неглубокий стакан.

Подрозетники.

В материале стены, с помощью специальных инструментов,- коронок выбирается углубление.
Более подробно об этом процессе, в разделе -
"Скрытая проводка под штукатуркой."
Если стена гипсокартонная, то просто круглое отверстие, под размер подрозетника. После чего - подрозетник устанавливается. В гипсокартонной стене его фиксация осуществляется с помощью специальных лапок-зажимов. В кирпичной, бетонной, гипсолитовой стенах подрозетники закрепляются с помощью строительных смесей на основе гипса. В любом случае, подрозетники должны быть установлены очень ровно, по возможности, за подлицо с поверхностью стены.

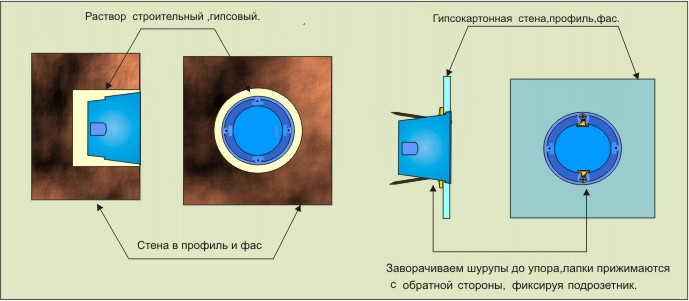

Установка подрозетника.

Следующим этапом, в стенe, по направлению к подрозетнику выдалбливается борозда , достаточно глубокая для того чтобы спрятать питающий провод - штроба. Затем в штробу закладывается провод, с таким расчетом, что бы длина его концов, выходящих в подрозетник, была не короче 10см. После чего подготовленные концы подключаются к клеммам выключателя, а последняя крепится к подрозетнику с помощью либо, специальных шурупов (при монтаже в гипсокартон - только шурупы!), либо используются металлические распорки, входящие в конструкции механизма (при использовании старых металлических подрозетников - единственный вариант).

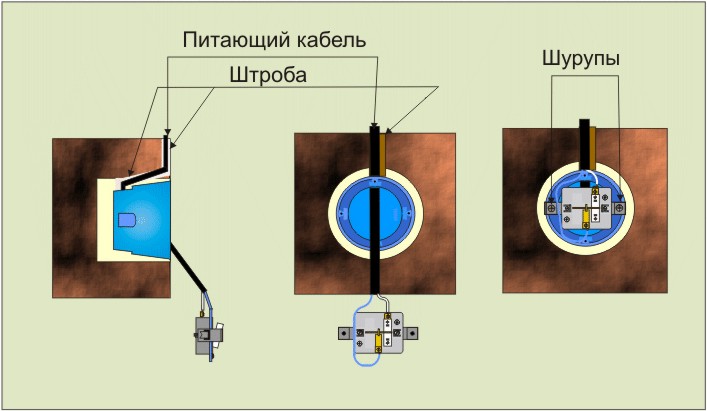

Установка и подключение  выключателя скрытой  проводки .

Вариант с подрозетником старого типа

Вариант с подрозетником старого типа.

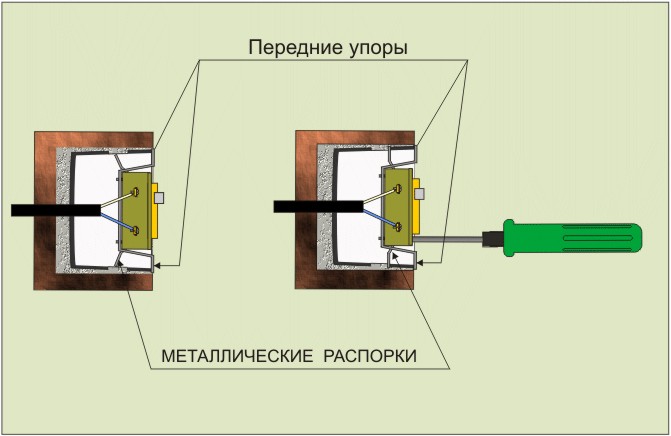

С помощью отвертки затягиваются винты, расправляющие металлические распорки. Расправляясь распорки жестко фиксируют механизм выключателя. Обязательное условие надежного крепления - передние упоры выключателя, обязательно должны быть шире краев подразетника.
Сверху одевается крышка, крепятся клавиша (клавиши) - монтаж окончен.

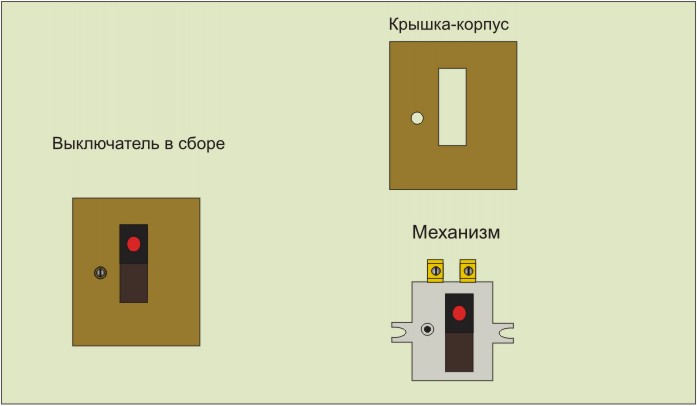

Выключатель в  сборе.
