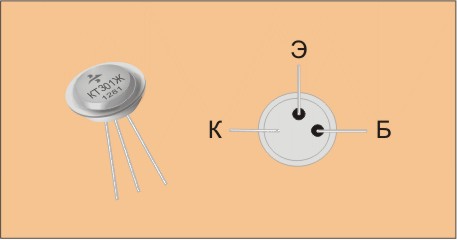

Транзисторы КТ301,2Т301 - параметры, расположение выводов.


Аналоги транзисторов КТ301.


Транзисторы КТ301Г, КТ301Д, КТ301Е, КТ301Ж, 2Т301Г, 2Т301Д, 2Т301Е, 2Т301Ж.

Транзисторы КТ301,2Т301 - кремниевые, маломощные, высокочастотные, усилительные универсальные, структуры - n-p-n.
Предназначены для усиления и генерирования сигналов в широком диапазоне частот. Корпус металлостеклянный с гибкими выводами, масса около 0,5 гр.
Маркировка буквенно - цифровая.


Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 150 мВт.

Максимальное напряжение коллектор-эмиттер:
У транзисторов КТ301Г, КТ301Д, КТ301Е, КТ301Ж, 2Т301Г, 2Т301Д - 30 в.
У транзисторов 2Т301Е, 2Т301Ж - 25 в.

Максимальное напряжение коллектор-база:
У транзисторов КТ301Г, КТ301Д, КТ301Е, КТ301Ж, 2Т301Г, 2Т301Д - 30 в.
У транзисторов 2Т301Е, 2Т301Ж - 25 в.

Максимальное постоянное напряжение эмиттер-база - 3 в.

Максимальный постоянный ток коллектора - 10мА, импульсный - 20мА. Коэффициент передачи тока:
У транзисторов КТ301Г,2Т301Г - от 10 до 32.
У транзисторов КТ301Д,2Т301Д, - от 20 до 60.
У транзисторов КТ301Е,2Т301Е, - от 40 до 120.
У транзисторов КТ301Ж,2Т301Ж, - от 80 до 300.

Обратный ток коллектор-эмитер при максимальном напряжении коллектор-эмитер:
У транзисторов 2Т301Г, 2Т301Д, 2Т301Е, 2Т301Ж - 5 мкА.
У транзисторов КТ301Г, КТ301Д, КТ301Е, КТ301Ж - 10 мкА.

Напряжение насыщeния коллектор-эмиттер при токе коллектора 10 мА и токе базы 1 мА - не более 3в.

Напряжение насыщeния база-эмиттер при токе коллектора 10 мА и токе базы 1 мА - не более 2,5в.

Максимальная частота генерации - 60 МГц.


Зарубежные аналоги транзисторов КТ301.

КТ301Б - 2N387.
КТ301Д - 2N842.
КТ301E - BC101.
КТ301В,КТ301Ж - 2N843.
