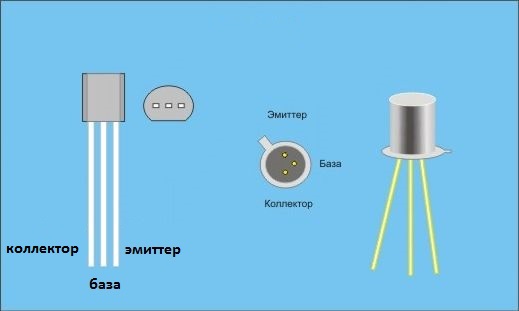

Транзисторы КТ349А, КТ349Б, КТ349В - параметры, расположение выводов.


Аналоги транзисторов КТ349.


Транзисторы КТ349А, КТ349Б, КТ349В.

Транзисторы КТ349 - кремниевые, маломощные, высокочастотные, усилительные универсальные, структуры - p-n-p.
Предназначены для усиления и генерирования сигналов в широком диапазоне частот. Корпус пластиковый либо металлостеклянный, с гибкими выводами, масса около 0,3 гр.
Маркировка буквенно-числовая на металлостеклянном корпусе, кодированная цветовая на пластиковом: КТ349А - синяя и розовая точка, КТ349Б - синяя и желтая, КТ349 - две синии. При цветовой маркировке принимаются во внимание две верхние точки из четырех присутствующих(две нижние означают дату выпуска).



Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 0,2 Вт.

Максимальное напряжение коллектор-эмиттер - 15 в.

Максимальное напряжение коллектор-база - 20 в.

Максимальное постоянное напряжение эмиттер-база - 4 в.

Максимальный постоянный ток коллектора - 50мА, импульсный - 100мА.

Коэффициент передачи тока:
У транзисторов КТ349А - от 20 до 80.
У транзисторов КТ349Б - от 40 до 160.
У транзисторов КТ349В - от 120 до 330.

Обратный ток коллектор-эмитер при напряжении коллектор-эмитер 15 в - 1 мкА.

Напряжение насыщeния коллектор-эмиттер при токе коллектора 50 мА и токе базы 5 мА - не более 1,2в.

Граничная частота передачи тока( fh21э ) не менее 300 МГц .


Зарубежные аналоги транзисторов КТ349.

КТ349А - 2N726 .
КТ349Б - 2N727.
КТ349В - BC178А.
