Транзисторы КТ351А, КТ351Б - параметры, расположение выводов.


Аналоги транзисторов КТ351.


Транзисторы КТ351А, КТ351Б

Транзисторы КТ351 - кремниевые, маломощные, высокочастотные, усилительные универсальные, структуры - p-n-p.
Предназначены для усиления и генерирования сигналов в широком диапазоне частот. Корпус пластиковый, с гибкими выводами, масса около 0,3 гр.

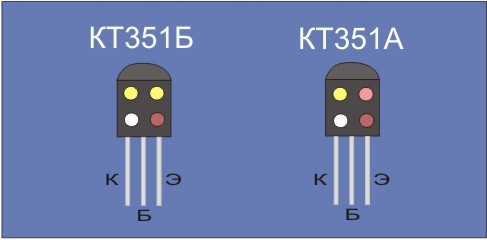

Маркировка цветовая, КТ351А - желтая и розовая точка, КТ351Б - желтая и желтая.При цветовой маркировке принимаются во внимание две верхние точки из четырех присутствующих(две нижние означают дату выпуска).


Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 0,3 Вт.

Максимальное напряжение коллектор-эмиттер - 15 в.

Максимальное напряжение коллектор-база - 20 в.

Максимальное постоянное напряжение эмиттер-база - 5 в.

Максимальный импульсный ток коллектора - 400мА. Коэффициент передачи тока:
У транзисторов КТ351А - от 20 до 80.
У транзисторов КТ351Б - от 50 до 200.

Обратный ток коллектор-база при напряжении коллектор-база 10 в - 1 мкА.

Напряжение насыщeния коллектор-эмиттер:
У транзисторов КТ351А - при токе коллектора 400 мА и токе базы 50 мА - не более 0,6в.
У транзисторов КТ351Б - при токе коллектора 400 мА и токе базы 10 мА - не более 0,9в

Напряжение насыщeния база-эмиттер:
У транзисторов КТ351А - при токе коллектора 400 мА и токе базы 40 мА - не более 1,2в.
У транзисторов КТ351Б - при токе коллектора 400 мА и токе базы 10 мА - не более 1,1в

Граничная частота передачи тока( fh21э ) не менее 200 МГц, при типовом значении - 430 МГц.


Зарубежные аналоги транзисторов КТ351.

КТ352А - 2N2696, BC216.
КТ352Б - BC192, 2N2696.
