Транзисторы КТ352А, КТ352Б - параметры, расположение выводов.


Аналоги транзисторов КТ352.


Транзисторы КТ352А, КТ352Б.

Транзисторы КТ352 - кремниевые, маломощные, высокочастотные, усилительные универсальные, структуры - p-n-p.
Предназначены для усиления и генерирования сигналов в широком диапазоне частот. Корпус пластиковый, с гибкими выводами, масса около 0,3 гр.

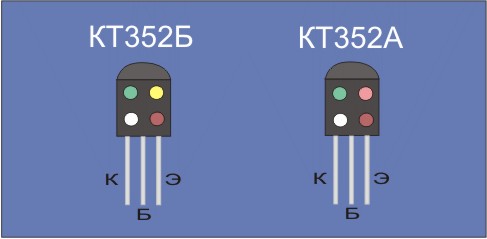

Маркировка цветовая, КТ352А - зеленая и розовая точка, КТ352Б - зеленая и желтая.При цветовой маркировке принимаются во внимание две верхние точки из четырех присутствующих(две нижние означают дату выпуска).


Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 0,3 Вт.

Максимальное напряжение коллектор-эмиттер - 15 в.

Максимальное напряжение коллектор-база - 20 в.

Максимальное постоянное напряжение эмиттер-база - 5 в.

Максимальный постоянный ток коллектора - 60мА, импульсный - 200мА. Коэффициент передачи тока:
У транзисторов КТ352А - от 25 до 120.
У транзисторов КТ352Б - от 70 до 300.

Обратный ток коллектор-эмиттер при напряжении коллектор-эмиттер 10 в - 1 мкА.

Напряжение насыщeния коллектор-эмиттер при токе коллектора (имп.) 200 мА и токе базы 20 мА - не более 0,6в.

Напряжение насыщeния база-эмиттер при токе коллектора(имп.) 200 мА и токе базы 20 мА - не более 1,1в.

Граничная частота передачи тока( fh21э ) не менее 250 МГц, при типовом значении - 450 МГц.


Зарубежные аналоги транзисторов КТ352.

КТ352А - 2N2412, 2N869, 2N996 .
КТ352Б - BC335 .
