Транзисторы КТ630 - параметры, маркировка, расположение выводов.


Аналоги транзисторов КТ630.


Транзисторы КТ630А, КТ630Б, КТ630В, КТ630Г, КТ630Д, КТ630Е.

Транзисторы КТ630 - кремниевые, средней мощности, высокочастотные, структуры - n-p-n.

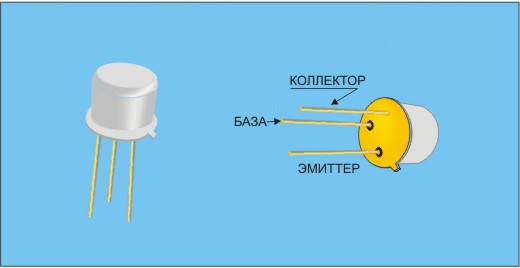

Корпус металлостеклянный с гибкими выводами. Предназначены для работы в усилительных и импульсных схемах.
Маркировка буквенно - цифровая на боковой поверхности, иногда - сверху.


Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 0,8 Вт.

Максимальное постоянное напряжение коллектор-эмиттер при сопротивлении эмиттер-база 3кОм:
У транзисторов КТ630А, КТ630Б - 120 в.
У транзисторов КТ630В - 150 в.
У транзисторов КТ630Г - 100 в.
У транзисторов КТ630Д, КТ630Е - 60 в.

Максимальное напряжение эмиттер-база - 7 в.

Максимальное постоянное напряжение колектор-база:
У транзисторов КТ630А, КТ630Б - 120 в.
У транзисторов КТ630В - 150 в.
У транзисторов КТ630Г - 100 в.
У транзисторов КТ630Д, КТ630Е - 60 в.

Максимальный постоянный ток коллектора - 1 А, импульсный - 2 А.

Максимальный постоянный ток базы - 0,2 А.

Коэффициент передачи тока :
У транзисторов КТ630А - 40-120.
У транзисторов КТ630Б - 80-240.
У транзисторов КТ630В, КТ630Г - 40-120.
У транзисторов КТ630Д - 80-240.
У транзисторов КТ630Е - 160-480.

Обратный ток коллектора при температуре окружающей среды +25 по Цельсию:
У транзисторов КТ630А, КТ630В (напряжение эмиттер-коллектор 80в) - не более 1 мкА.
У транзисторов КТ630Б, КТ630Г, КТ630Д, КТ630Е(напряжение эмиттер-коллектор 40в) - не более 1 мкА.

Напряжение насыщeния коллектор-эмиттер при токе коллектора 150 мА и токе базы 15 мА - не более 0,3 В.

Напряжение насыщeния база-эмиттер при токе коллектора 150 мА и токе базы 15 мА - не более 1,1 В.

Граничная частота передачи тока( fh21э ) - 50 МГц.

Входное сопротивление схемы с общим эмиттером в режиме малого сигнала при напряжении коллектор-эмиттер 10в, токе коллектора 5мА на частоте 270Гц -от 200 до 1200Ом, типовое значение - 500Ом.




Зарубежные аналоги транзисторов КТ630.

КТ630А - 2N1893,2N2243, 2SC309.
КТ630Б - 2N3107, 2SС498, BС300.
КТ630В - 2N2988, 2SС310, 2SC510.
КТ630Г - 2N1711, 2N2989, BC140.
КТ630Д - 2N2194, 2N2195, BFY46.
КТ630Е - 2N1420, BFY68, BSY52.
