Транзисторы КТ809А, 2Т809А - параметры, маркировка, расположение выводов.


Аналоги транзисторов КТ809.


Транзисторы КТ809А, 2Т809А.

Транзисторы КТ809А, 2Т808А - кремниевые, мощные, низкочастотные,переключательные, структуры - n-p-n.
Корпус металлостеклянный с жесткими выводами. Предназначались для работы в ключевых схемах, генераторах строчной развертки, электронных регуляторах напряжения.

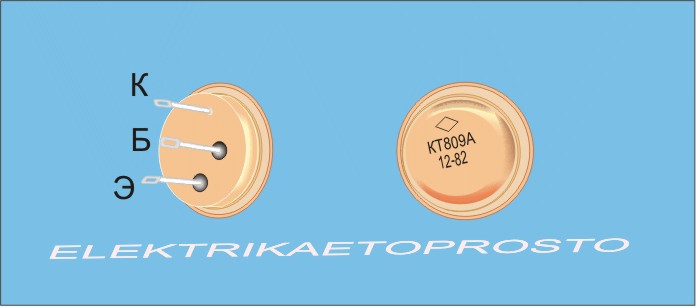

Маркировка буквенно - цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ):
- 40 Вт с радиатором и 5 Вт - без.

Максимальное напряжение коллектор - эмиттер: - 400 в.

Максимальное напряжение эмиттер - база - 4 в.

Максимальный ток коллектора - постоянный 3А, импульсный - 5А.

Коэффициент передачи тока:
У транзисторов КТ808А, 2Т808 - от 15 до 100.

Обратный ток коллектора при максимальном напряжении эмиттер-коллектор - не более 3 мА(при температуре 25 градусов по Цельсию).

Обратный ток эмиттера при напряжении эмиттер-база 4в не более - 50 мА.

Напряжение насыщeния база - эмиттер при токе коллектора 2 А. и токе базы 0,4 А - не более - 2,3 В.

Граничная частота передачи тока
- 8МГц.




Зарубежные аналоги транзисторов КТ809.

КТ809А - 2SC825, 2N8534, 2N3738.
