Транзисторы КТ902А - параметры, маркировка, расположение выводов.


Аналоги транзисторов КТ902А.


Транзисторы КТ902А.

Транзисторы КТ902А - кремниевые, мощные, высокочастотные,переключательные, структуры - n-p-n.

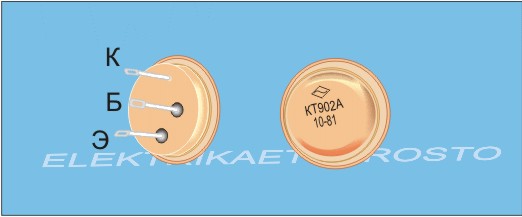

Корпус металлостеклянный с жесткими выводами. Предназначались для работы в высокочастотных усилителях мощности.
Маркировка буквенно - цифровая(на внешней поверхности корпуса).

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ):
- 30 Вт с радиатором.

Выходная мощность на частоте 10МГц при напряжении эмиттер-коллектор 28в:
- 20 Вт.

Максимальное напряжение коллектор - эмиттер:
Постоянное - 60 в.
Импульсное - 110 в.

Максимальное напряжение эмиттер - база:
Постоянное - 5 в.
Импульсное - 8 в.

Максимальное постоянное напряжение коллектор - база - 65 в.

Максимальный постоянный ток коллектора - 5А.

Коэффициент передачи тока - 15.

Коэффициент усиления мощности на частоте 10МГц - 7(при выходной мощности 20Вт и напряжении питания - 28в).

Обратный ток коллектора при максимальном напряжении коллектор-база не более 10 мА.

Обратный ток эмиттера при напряжении эмиттер-база 5в не более - 100 мА.

Напряжение насыщeния коллектор - эмиттер при токе коллектора 2,5 А и токе базы 0,4 А не более - 2 В.

Граничная частота передачи тока
- 35МГц.




Зарубежные аналоги транзисторов КТ902А.

КТ902А - 2SD68 , BD123, 2SC101A.
