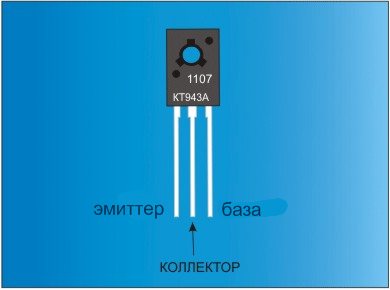

Транзисторы КТ943 - параметры, маркировка, расположение выводов.


Аналоги транзисторов КТ943.


Транзисторы КТ943А, КТ943Б, КТ943В, КТ943Г, КТ943Д.

Транзисторы КТ943 - кремниевые, мощные, высокочастотные усилительные, структуры - n-p-n.
Корпус пластмассовый с гибкими выводами, масса около 0,8гр. Предназначены для применения в схемах усилителей мощности и генераторах.
Маркировка буквенно - цифровая,на корпусе.


Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max )на радиаторе - 25 Вт.

Максимальное напряжение коллектор-эмиттер при напряжении эмиттер-база 0,5 в:
У транзисторов КТ943А - 45 в.
У транзисторов КТ943Б, КТ943Д - 60 в.
У транзисторов КТ943В, КТ943Г - 80 в.

Максимальное напряжение коллектор-база при температуре ниже 70 град. по Цельсию:
У транзисторов КТ943А - 45 в.
У транзисторов КТ943Б - 60 в.
У транзисторов КТ943В, КТ943Г, КТ943Д - 100 в.

Максимальное постоянное напряжение эмиттер-база
- 5 в.

Максимальный постоянный ток коллектора:
2 А.

Максимальный импульсный ток коллектора:
6 А.

Максимальный постоянный ток базы:
0,3 А.

Коэффициент передачи тока:
У транзисторов КТ943А - от 40 до 200.
У транзисторов КТ943Б - от 40 до 160.
У транзисторов КТ943В - от 40 до 120.
У транзисторов КТ943Г - от 20 до 60.
У транзисторов КТ943Д - от 30 до 100.

Обратный ток коллектора при ПРЕДЕЛЬНОМ напряжении коллектор-база:
У транзисторов КТ943А,КТ943Б,КТ932В - не более 0,1 мА.
У транзисторов КТ932Г,КТ932Д - не более 1 мА.

Напряжение насыщeния коллектор-эмиттер при токе коллектора 1 А и токе базы 0,1А - не более 0,6в у транзисторов КТ943А,КТ943Б,КТ932В.
У транзисторов КТ932Г,КТ932Д - не более 1,2 в.

Граничная частота передачи тока( fh21э ) - 30 МГц.






Зарубежные аналоги транзисторов КТ943.

КТ943А - BD226, 2SC1173.
КТ943Б - BD228, 2SC2794
КТ943В - BD131, 2SC1624
КТ943Г - BD230, 2SC1625
КТ943Д - 2N6178
