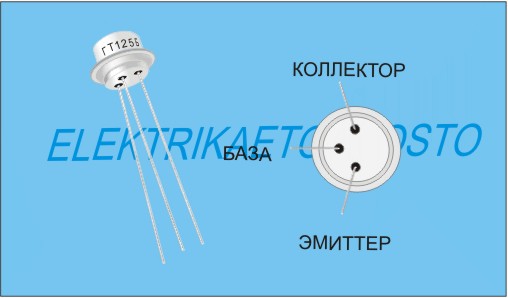

Транзисторы ГТ125А, ГТ125Б,
ГТ125В, ГТ125Г, ГТ125Д,
ГТ125Е, ГТ125Ж, ГТ125И. Транзисторы ГТ125 - германиевые, маломощные
низкочастотные, структуры - p-n-p.
Корпус металлостеклянный.
Предназначены для применения в
усилителях низкой частоты.
Масса - не боле 2 г.
Маркировка буквенно - цифровая.
Наиболее важные параметры.
Постоянная рассеиваемая мощность(Рк т max ) - 150мВт.
Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером: не менее 1 МГц;
Максимальное напряжение коллектор - эмиттер:
У транзисторов ГТ125А, ГТ125Б, ГТ125В, ГТ125Г, ГТ125Д, ГТ125Е,ГТ125Ж - 30 в.
У транзисторов ГТ125И, ГТ125К, ГТ125Л - 65 в.
Максимальное напряжение коллектор - база:
У транзисторов ГТ125А, ГТ125Б, ГТ125В, ГТ125Г, ГТ125Д, ГТ125Е,ГТ125Ж - 35 в.
У транзисторов ГТ125И, ГТ125К, ГТ125Л - 70 в.
Коэффициент передачи тока - у ГТ125А от 28 до 56, у ГТ125Б от 45 до 90.
У ГТ125В - от 71 до 140,у ГТ125Г - от 120 до 200.
У ГТ125Д, ГТ125И от 28 до 56, у ГТ125Е, ГТ125К от 45 до 90.
У ГТ125Ж, ГТ125Л - от 71 до 140.
Обратный ток коллектора при температуре окружающей среды +25 по Цельсию -
не более 50 мкА.
Обратный ток эмиттера при напряжении эмиттер-коллектор 20в не более - 50 мкА.
Максимальный пульсирующий ток коллектора - 300 мА.

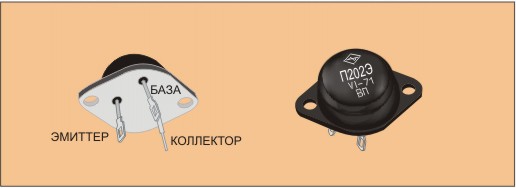

Транзисторы
П202, П202Э .
Транзисторы П202, П202Э - германиевые, усилительные мощные
низкочастотные, структуры p-n-p.
Корпус металлостеклянный с жесткими выводами.
Масса - около 12 г у П201, 8,5г - у П202Э.
Маркировка буквенно - цифровая, сверху корпуса.
Наиболее важные параметры.
Коэффициент передачи тока у транзисторов П202, П202Э от 20 до 80.
Максимальное напряжение коллектор - эмиттер
- 30в.
Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером:
До 0,1 МГц.
Максимальный ток коллектора. - 2 А постоянный, 2,5А - пульсирующий.
Обратный ток коллектора при напряжении коллектор-база 30в
и температуре окружающей среды от -60 до +25 по Цельсию
не более - 0,4 мА.
Обратный ток эмиттера при напряжении коллектор-база 30в и температуре окружающей среды до +25 по Цельсию
не более - 0,4 мА.
Рассеиваемая мощность коллектора с радиатором - 10Вт.
