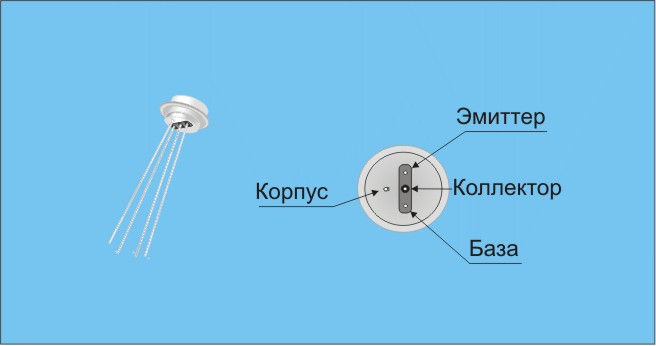

Транзисторы ГТ328А, ГТ328Б, ГТ328В - параметры, расположение выводов.


Аналоги транзисторов ГТ328.


Транзисторы ГТ328А, ГТ328Б, ГТ328В.

Транзисторы ГТ328 - германиевые, маломощные, высокочастотные усилительные, с нормированным коэффициентом шума на частоте 180 МГц, структуры - p-n-p.
Предназначены для усиления сигналов в метровом диапазоне длин волн(УКВ), с автоматической регулировкой усиления. Корпус металлостеклянный, с гибкими выводами, масса около 2 гр.
Маркировка буквенно-цифровая, на поверхности корпуса.


Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) - 50 мВт.

Максимальное напряжение коллектор-эмиттер - 15 в.

Максимальное напряжение коллектор-база - 15 в.

Максимальное постоянное напряжение эмиттер-база - 0,25 в.

Максимальный постоянный ток коллектора - 10мА.

Коэффициент передачи тока при температуре 20° С:
У транзисторов ГТ328А - от 20 до 200.
У транзисторов ГТ328Б - от 40 до 200.
У транзисторов ГТ328Б - от 10 до 50.

Обратный ток коллектора при напряжении коллектор-база 15 в и температуре 20° С - 10 мкА.

Обратный ток эмиттера при напряжении эмиттер-база 0,25 в и температуре 20° С - 100 мкА.

Граничная частота передачи тока( fh21э ) У транзисторов ГТ328А - не менее 400 МГц.
У транзисторов ГТ328Б, ГТ328В - не менее 300 МГц.

Коэффициент шума при напряжении коллектор-база 10 в, эмиттерном токе - 2 мА на частоте 180 МГц - 7 дБ.

Зарубежные аналоги транзисторов ГТ328.

ГТ328А - 2N3280.
ГТ328Б - 2N3281.
ГТ328В - 2N3282.
