Для выполнения следующего задания нам потребуются:
1. Электрическая розетка.

2. Изделие, собранное в течении предидущего занятия.

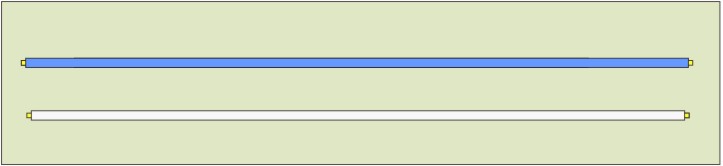

3. Два куска провода (извлеченные из кабеля ВВГ 2*1,5) длиной 20-30см.

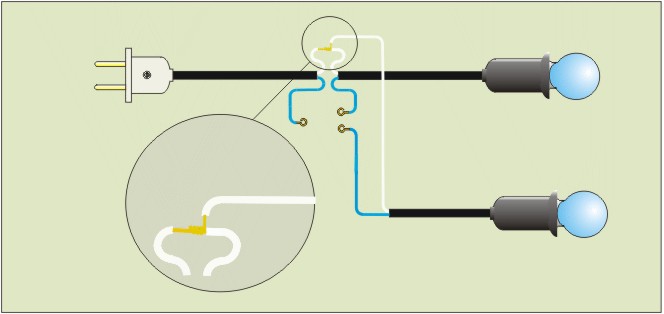

С выключателя снимаем клавиши и крышку, удаляем изоленту, закрывающую участок скрутки. Подготавливаем участок скрутки для дополнительного присоеденения - снимаем участок изоляции, непосредственно примыкающий к скрутке.

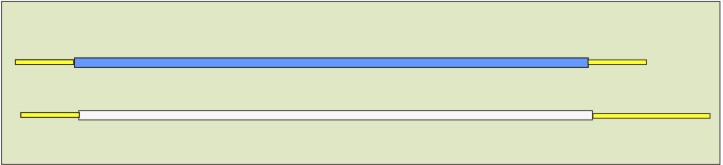

Подготавливаем провода и эл. розетку для присоеденения. С розетки снимаем крышку (отвернув винт посередине), с концов проводов снимаем изоляцию, как показано на рисунке ниже.

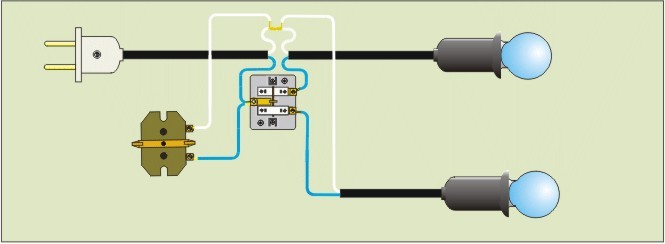

Производим сборку нового устройства. В начале, берем 2 заранее подготовленных конца (проводов) и присоеденяем их к розетке. Далее, присоеденяем оставшиеся 2 конца,- один к участку скрутки, другой - к общему входу двойного выключателя.

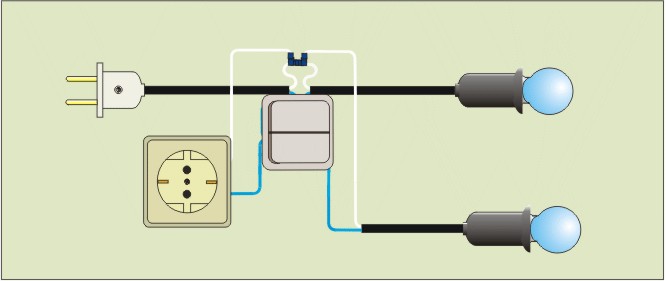

Затем, тщательно заматываем участок скруток изолентой, а на розетку и выключатель одеваем крышки, присоединяем на место клавиши.

Взяв какое-либо, заведомо работоспособное эл. устройство (эл.утюг, фен, настольный светильник и.т.д.) втыкаем его вилку в розетку нашего изделия. Подключаемся к питающей сети, и удостоверяемся в общей работоспособности. Любое эл. бытовое устройство должно работать а лампочки загораться, при нажатии соответствующих клавиш выключателя.

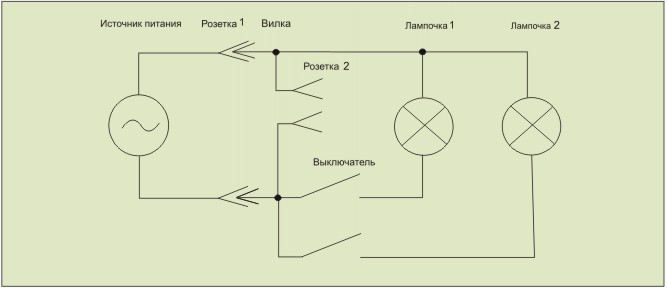

Таким образом, наше изделие представляет собой ничто иное, как действующую модель энергоснабжения помещения. Вот так, выглядит ее электрическая схема.

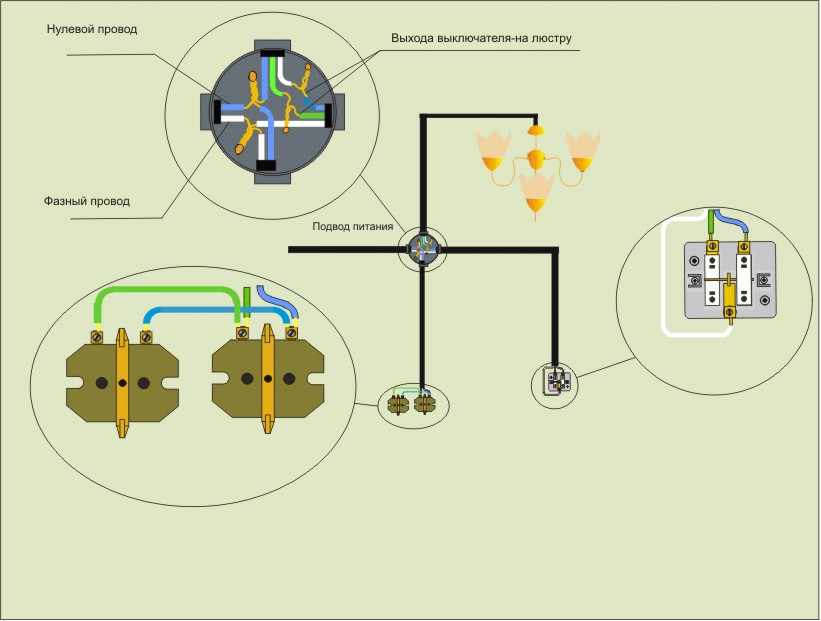

Эл. розетка и выключатель с эл. лампочками подключены параллельно к источнику питания, через контакты эл. вилки. В реальных условиях они, скорее всего, будут неразъемно подсоединены в соединительной коробке, к концам питающих проводов, проходящих сквозь стену, из другого помещения.

Если необходимо, дополнительные розетки подключаются параллельно основной (запитываются шлейфом)
Перейти к 6-му занятию
