1-е занятие.

Инструмент электромонтажника. Сборка простейшего электрического устройства.

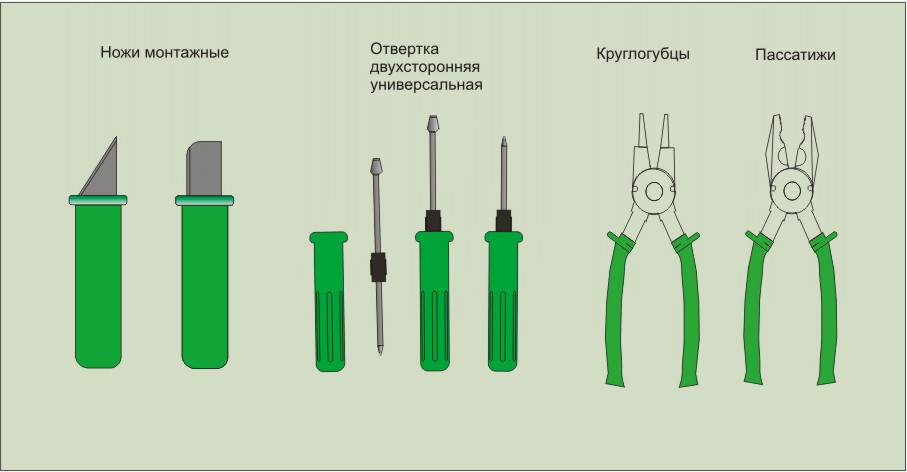

Прежде всего, немного о инструментах, которые могут вам понадобиться. В самом простейшем варианте набор
электромонтажника может состоять из пяти предметов. Это - пассатижи, монтажный нож, универсальная отвертка среднего размера, круглогубцы, а так же, измерительный прибор. Все слесарные инструменты, обязательно должны быть с изолированными ручками.

Слесарные инструменты.

Нож с треугольным лезвием, очень часто можно встретить в продаже. Ножи с тупым прямоугольным концом, в основном, приходится изготавливать самостоятельно - они считаются более удобными. На первых порах, можно воспользоваться вообще любым, не очень острым ножом.

Универсальная отвертка позволяет быстро менять крестообразную рабочую часть, на обычную - это экономит время. Пассатижи используются для откусывания и скручивания проводов, а круглогубцами осуществляется концевая заделка (проводов) в виде кольца.

В качестве измерительного прибора удобнее всего использовать электронную индикаторную отвертку-тестер. Этот компактный прибор позволяет легко проверить наличие напряжения в сети,определить провода на которых присутствует фаза, определить местоположение скрытой проводки, а так - же, проверить целостность эл. проводов и исправность эл. приборов.

Для проведения 1-го занятия потребуются:

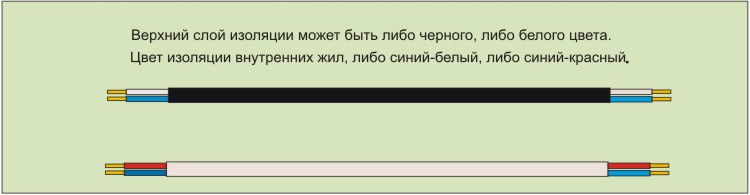

1.Кусок кабеля марки ВВГ 2 * 1,5 - около метра. Это медный кабель в двойной виниловой изоляции (второе "В" в начале названия) двужильный (первая цифра-2) площадь сечения -1,5 кв. мм. (вторая цифра-1,5). Является черезвычайно распостраненным (что и определило его выбор).



2.Электрический патрон - можно использовать любой, в т. ч. и от точечного светильника, но карболитовый - предпочтительней.



3.Электрическую лампочку, с подходящим размером цоколя (к патрону) на напряжение, использоваемое в вашей домашней сети, как правило, на 230-240вольт.
4.Электрическую вилку (обязательно разборную). Выбор вилки зависит от розеток, имеющихся в вашем распоряжении. Если у вас розетки старого типа (без заземления) - эл. вилка должна соответствовать им. Если у вас евророзетки ( с заземлением ) - необходима евровилка.
Универсальная эл. вилка подойдет в любом случае.



5. Рабочее пространство - например, пластиковая или деревянная (не проводящая эл. ток) поверхность стола, с эл. розеткой по близости.

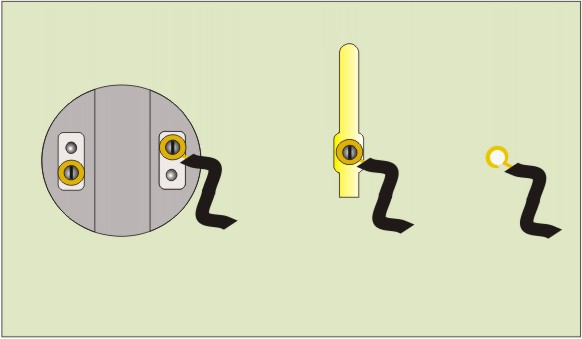

В первую очередь, необходимо аккуратно разобрать эл. вилку и эл.патрон, на предмет ознакомления с их содержимым. Эти устройства могут иметь два варианта подсоединения. В первом случае, зачищенные концы проводов загибаются колечком и подсоединяются к токосьемной части с помощью винтов и прижимных шайб.



Второй вариант - зачищенные концы просто вставляются в корпус токосьемника (в специально имеющиеся для этой цели
отверстия ) и фиксируются винтами сбоку.

Далее - проводим зачистку изоляции кабеля (с помощью ножа). Внешнюю изоляцию обрезаем очень аккуратно, не повреждая изоляцию внутреннию, с таким расчетом, что бы при обратной сборке наших устройств, по возможности, внутренняя изоляция оказалась бы скрытой, за изолирующими корпусами патрона и эл. вилки. После этого производим зачистку второго слоя изоляции, непосредственно на проводах кабеля, на расстояние необходимое для заделки концов. Если необходимо, загибаем концы колечком, используя круглогубцы.

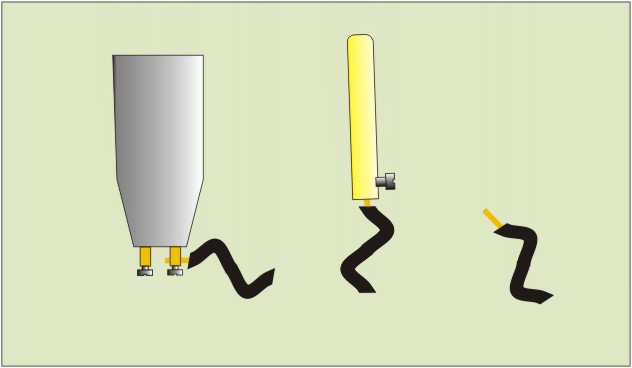

Таким образом, возможно четыре варианта.

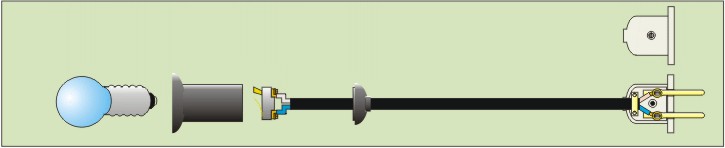

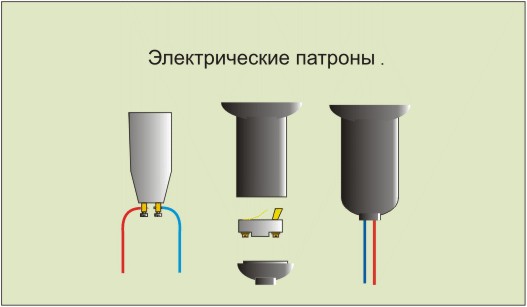

Затем производим сборку. Продеваем кабель в заднюю крышечку карболитового патрона (если используется карболитовый патрон) - присоединяем заделанные концы (2шт.) к вводам керамической таблетки (2шт.). В случае, если используется неразборный патрон - просто производим его подсоединение, подходящим для этого способом. Далее - производим присоединение эл. вилки, после чего, с помощью специального хомутика (обязательно входящего в конструкцию любой разборной вилки) надежно фиксируем кабель, входящий в нее.



После этого, производим окончательную сборку наших устройств и вворачиваем заведомо исправную эл. лампочку.

Попробуем проверить наше изделие, воткнув вилку в ближайшую розетку. Лампочка дожна зажечься. Если этого не произошло, необходимо выдернуть вилку из розетки, выкрутить лампочку и осторожно подогнуть концом отвертки, лепестки контактов внутри патрона, центральный и боковой (боковых может быть два). Подгибать их следует изнутри - наружу. Это действие направлено на улучшение контакта токосьемных лепестков с цоколем лампы. И если при сборке не произошло случайного обрыва проводов, этого вполне достаточно, для восстановления работоспособности нашего изделия.

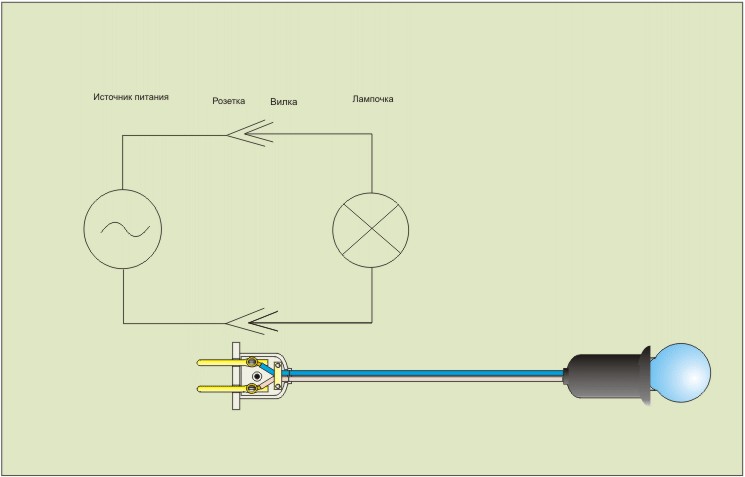

Собранное и подключенное, оно являет собой образец простейшей электрической цепи. На рисунке ниже изображена ее электрическая схема. Когда вилка вставлена в розетку - элементы схемы образуют замкнутую электрическую цепь. Ток, протекая последовательно, совершает работу - лампочка горит.



Что касается практического применения, то если заменить кабель ВВГ 2*1,5 на гибкий шнур ПВС 2*0,75 необходимой длины - получится простейший светильник-переноска. Но если вы желаете перейти к следующему занятию, то лучше оставить пока все в неизменном виде - вы увидите, почему.
Перейти к 2-му занятию
