4-е занятие

Сборка устройства, иллюстрирующего работу двухклавишного выключателя.

Для начала 4-го занятия нам потребуется:

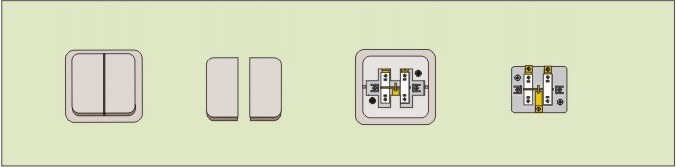

1. Двухклавишный(двойной) выключатель.
Двуклавишный (двойной) выключатель - это два одинарных выключателя, обьедененных в одном корпусе. Это очень удобно, ведь такой выключатель занимает на стене места, ровно в два раза меньше, чем два одинарных.

Обычно, двойные выключатели имеют три клеммы для подключения. Фазный провод подключается к общей клемме (условно считающейся входной). Как правило, эта клемма расположена с одной стороны изолирующего основания механизма, а две остальные - с другой. Если все три клеммы расположены с одной стороны в один ряд, то общая клемма всегда - посередине. При нажатии одной клавиши выключателя напряжение(фаза) появляется на одной из клемм, при нажатии двух клавиш - на обеих клеммах.



2. Устройство, собранное в течении предидущего урока.

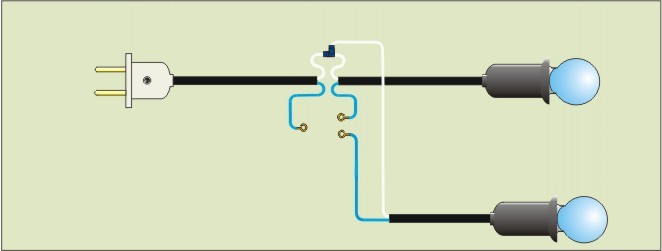

В начале, производится разборка выключателей - снимаются клавиши, затем крышки. Затем, отсоединяется одинарный выключатель.

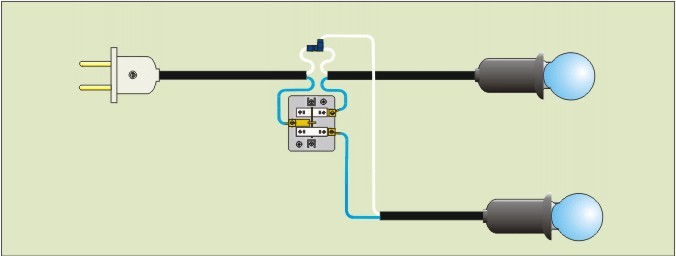

Далее, собираем изделие, подключая концы проводов, как показано на рисунке ниже.

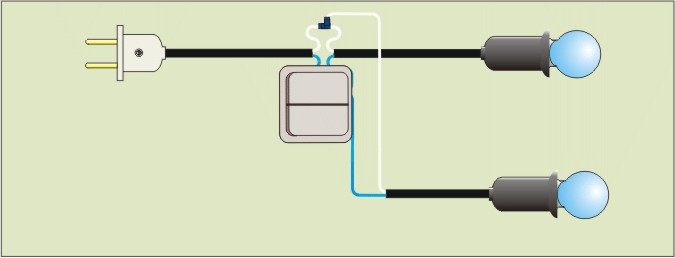

Одеваем и фиксируем крышку выключателя, затем клавиши. Подключаем устройство к эл. сети, и проверяем его работоспособность. При поочередном нажатии клавиш, должны загораться соответствующие лампы.

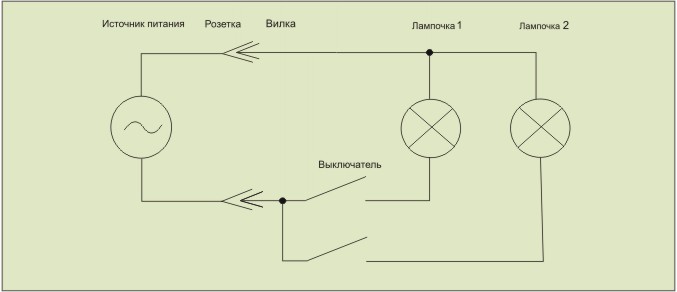

Электрическая схема нашего изделия выглядит вот, так.


Большинство люстр в наших квартирах, подключаются именно по такой схеме.

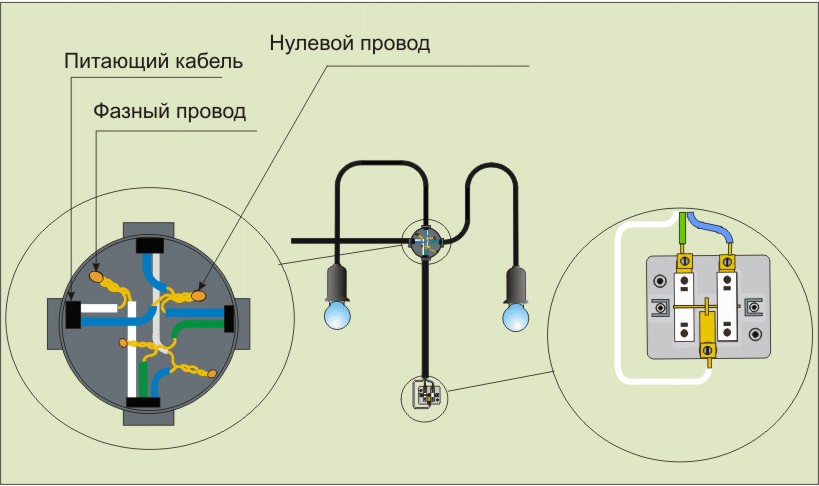

Вот так может выглядеть распайка распределительной коробки.


Как упоминалось выше, двойной выключатель представляет из себя два одинарных, тройной выключатель - соответствено, три одинарных выключателя, объедененных в одном устройстве. Можно предположить, что при желании, два одинарных выключателя расположеных рядышком (как часто бывает в старых квартирах) можно без особого труда, заменить одним двойным.

Если появилась подобная идея, я настоятельно бы советовал Вам, отнестись к ней с большой осторожностью. Очень часто, можно столкнуться с фактом, что эти самые выключатели, подключены совершенно разным образом. А именно - один из них "рвет" фазу, а второй - ноль. Попытка замены этой парочки на обычный двойной выключатель без изменения схемы разводки ведет к неизбежному короткому замыканию.

Ведь абсолютное большинство двойных (и тройных) выключателей конструктивно устроено так, что имеют "общий" клеммный контакт, представляющий собой неразделимое соединение двух (в тройных выключателях-трех) условных входов. На этот объедененный вход приходит "фаза" и в зависимости от состояния ("включено", "выключено") секций нашего выключателя попадает или не попадает, на его выхода. Т. е. придется вскрывать распределительную коробку и приводить эл. схему к виду описанному в нашем занятии.

Второй, менее трудоемкий вариант - найти двойной выключатель, состоящий конструктивно из двух секций, входы которых соеденены сьемной проволочной перемычкой. Такие выключатели выпускает, в частности, московская фирма GUSI. Ну а дальше - все просто. Удаляем перемычку, два провода с одного из меняемых выключателей цепляем на одну секцию, два провода со второго выключателя - на другую.

Перейти к 5-му занятию
